Infineon Technologies TLE4972 XENSIV™無磁芯電流感測器
英飛凌TLE4972 XENSIV™無磁芯電流感測器整合一個與測量電流成比例的類比感測器訊號和兩個快速過電流偵測腳位。TLE4972採用差分測量原理，可有效抵抗雜散磁場，適合目前易受EMC影響的測量應用。
英飛凌TLE4972數位輔助類比裝置採用專有的數位應力和溫度補償，以及強大的霍爾技術，在整個溫度範圍和使用壽命內皆可發揮卓越的穩定性。磁性感測器的無芯感測器設計可避免飽和與遲滯等不利影響，這些通常來自使用鐵芯進行磁通量集中的感測器。
根據AEC Q100和ISO 26262獨立安全元素，本感測器符合最高ASIL B的獨立安全要求。這些要求支援牽引逆變器和電池主開關等安全關鍵型應用。
感測器為PG-TDSO-16封裝，其採用外部電流軌概念，適用於48V和高電壓應用。
特點
- 高準確度、可擴展的DC和AC電流感測
- 在整個溫度範圍和使用壽命內的靈敏度誤差極低
- 在整個溫度範圍和使用壽命內皆具出色的偏移穩定性
- 高頻寬提供快速回應時間和低相位延遲
- 差分感測器原理，確保卓越的雜散磁場抑制
- 兩個具有可設定閾值的獨立快速過電流偵測 (OCD) 腳位，能為電源電路提供快速保護機制（典型值為0.7µs）
- 全尺度高達31mT，適用於高電流應用
- 輕巧尺寸，可實現低插入電阻和更少的功率損耗
- 可設定的類比輸出操作模式（全差分、半差分或單端、單向和雙向、含或不含比率）
- 供應電壓介於3.1V至3.5V
- ISO 26262獨立安全元素 (SEooC)，安全要求高達ASIL B
- 不同的封裝解決方案可在不同佈線方案中實現最佳系統整合
應用
- 汽車電子驅動器
- 輔助驅動
- 電流監測
- 過載和過電流偵測
- 汽車傳動系統
- 電池主開關
- 內建充電器

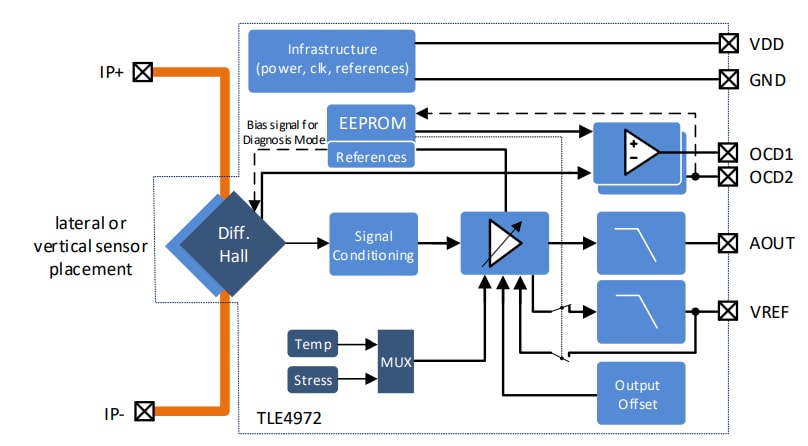

方塊圖
相關電路板
Infineon Technologies R 48V BATT SWITCH10 Reference Board
Demonstrates an air-cooled high current protection switch up to 300A for automotive 48V batteries.
