ADI AD5691, AD5692, & AD5693 nanoDAC+® DACs

Analog Devices AD5691R, AD5692R, & AD5693R nanoDAC+®

ADI AD5691R, AD5692R, & AD5693R nanoDAC+®數位至類比轉換器是低功耗、單通道、16/14/12位元緩衝電壓輸出DAC。本裝置內建預設內部2.5V參考，提供2ppm/°C漂移，其輸出範圍經程式設計可設置為0V至VREF或0V到×VREF範圍。採用2.7V至5.5V單電源供電，透過設計保證其單調性。裝置採用2mm × 2mm、8引腳LFCSP或10引腳MSOP封裝。內部電源啟動重設電路可確保DAC暫存器電源啟動時寫入零刻度，而內部輸出緩衝器配置為正常模式。AD5693R/AD5692R/AD5691R具功率下降模式，可在5V時降低裝置電流消耗至2μA (最大值)，並提供軟體可選擇的輸出負載。AD5693R/AD5692R/AD5691R採用I2C介面，部分裝置選項還包括非同步RESET引腳和VLOGIC 腳位，可相容1.8V。

特色
  • 超小型封裝：2mm × 2mm, 8引腳LFCSP
  • 高相準確性 (INL)：±2 LSB最大值，(16位元下)
  • 低漂移，2.5V基準2ppm/°C典型值
  • 可選擇的範圍輸出：2.5V 或 5V
  • 總不可調整誤差 (TUE)：± 最大值為FSR的0.06%
  • 偏移誤差：±1.5mV，最大值
  • 增益誤差：± 最大值為 FSR的0.05%
  • 低干擾：0.1nV-sec
  • 高驅動能力：20mA
  • 低功耗：3.3V 時為 1.2mW
  • 獨立邏輯電源：1.8V 至 5.5V
  • 寬運作溫度範圍：−40°C 到 +105°C
  • 強大4 kV HBM ESD防護
應用
  • 程序控制
  • 資料獲取系統
  • 數位增益與偏移校正
  • 可程式電壓源
  • 光學模組
零件編號封裝/外殼轉換器個數解析度




Loading First Previous Next Last

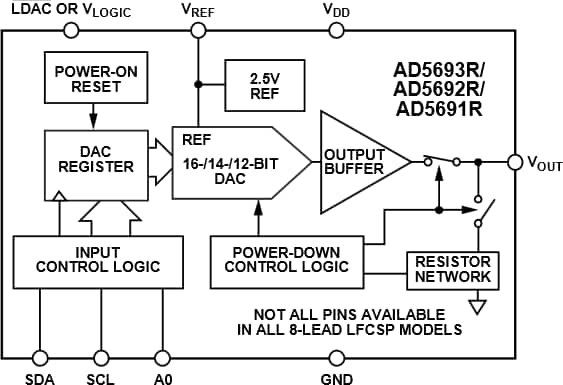

區塊圖
Block Diagram
