Analog Devices AD9250 Dual 14-bit ADC

Analog Devices AD9250雙通道14位元ADC

Analog Devices AD9250雙通道14位元類比轉數位轉換器(ADC)取樣率高達250MSPS，專為支援通訊應用所設計，可滿足應用對低成本、小尺寸、高頻寬和多樣性的需求。可設定的JESD204B輸出區塊支援每線路最高5Gbps。ADC核心具備多階、差分管線架構，並內建輸出錯誤校正邏輯。ADC核心具備寬廣頻寬輸入，以支援各種輸入範圍供使用者選擇。整合電壓參考，可減輕設計上的考量。具備工作週期穩定器，可補償ADC時脈工作週期的差異，使轉換器維持出色的效能。JESD204B高速序列介面可減少電路板佈線的需求，同時降低接收裝置的腳位數需求。
產品特色
  • JESD204B Subclass 0或Subclass 1編碼序列數位輸出
  • 在185MHz AIN和250MSPS下，訊噪比(SNR) = 70.6dBFS
  • 在185MHz AIN和250MSPS下，無雜散動態範圍(SFDR) = 88dBc
  • 整體功耗：711mW（250 MSPS下）
  • 1.8V供應電壓
  • 1至8整數輸入時鐘分頻器
  • 取樣率高達250MSPS
  • IF取樣頻率高達400MHz
  • 內建類比轉數位轉換器 (ADC) 電壓參考
應用
  • 多樣化無線電系統
  • 多模數位接收器 (3G)
  • TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
  • DOCSIS 3.0 CMTS上行接收路徑
  • HFC數位反向路徑接收器
  • I/Q解調系統
  • 智慧天線系統
  • 電子測試與測量設備
  • 雷達接收器
  • COMSEC無線電架構
  • IED偵測/干擾系統
  • 一般用途軟體無線電
  • 寬頻數據應用
AD9250評估板
AD9250 Eval board
















Buy

檢視產品清單

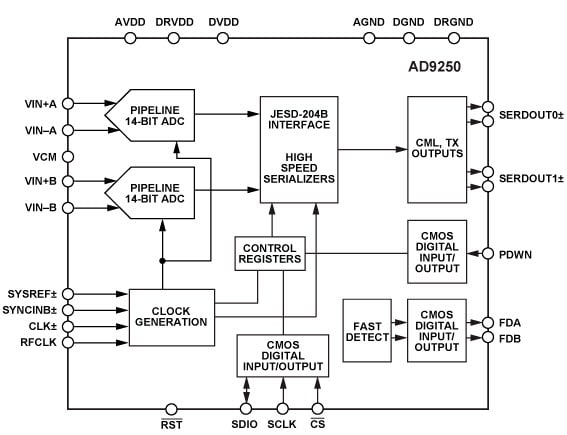

方塊圖
Block Diagram

影片：JESD204B轉換器與FPGA連線
