Analog Devices ADM7170/ADM7171/ADM7172 Ultra-low Noise, High PSRR, Fast Transient Response CMOS LDO

Analog Devices ADM717x 6.5V CMOS LDO

Analog Devices ADM7170/ADM7171/ADM7172超低雜訊、高PSRR、快速瞬態回應CMOS低壓差線性穩壓器(LDO)，本產品可於2.3V至6.5V中運作，所能提供的輸出電流最高可達500mA。無論高效能類比與混合訊號電路是在6V中，甚至是降至1.2V的電源軌中運作，如要調節這類電路，上述高輸出電流LDO是最理想的產品。上述元件採用先進專利架構，具備高電源供應抑制、低雜訊特性，在小型4.7μF陶瓷輸出電容器中的線路與負載瞬態回應表現相當優異。上述LDO穩壓器的輸出雜訊為5μ Vrms，同時不受輸出電壓影響。

上述元件採用8導線、3mm × 3mm LFCSP封裝，可為尺寸精巧且輸出電流最高需達500mA的各種應用提供優異的散熱效能，這類應用包括ADC與DAC電路、精密放大器、PLL/VCO、計時IC、通訊與基礎建設、醫療保健，以及工業與儀器。

產品特色
  • 輸入電壓範圍：2.3V至6.5V
  • 最大負載電流：500mA至2A
  • 低雜訊：5μ Vrms、100Hz至100kHz，不受輸出電壓影響
  • 快速瞬態回應：
    • 1mA至500mA負載步階時為1.5μs（ADM7170、ADM7171）
    • 1mA至1.5A負載步階時為1.5μs (ADM7172)
  • 於100kHz時為60dB PSRR
  • 低壓差電壓：
    • 500mA負載時為42mV，VOUT = 3V（ADM7170、ADM7171）
    • 2A負載時為172mV，VOUT = 3V（ADM7172）
  • 初始精確度：
    • ±0.75% (ADM7170)
    • −0.5%（最小）、+1%（最大）（ADM7171、ADM7172）
  • 在線路、負載及溫度上的精確度：
    • ±1.25%（ADM7170）
    • ±1.5%（ADM7171、ADM7172）

  • 靜態電流，無負載時IGND = 0.7mA
  • 低關機電流：VIN = 5V時為0.25μA
  • 以小型4.7μF陶瓷輸出電容器穩壓
  • 可調整與固定輸出電壓選項：1.2V至5.0V
  • 可調整輸出，從1.2V至VIN − VDO
  • 精度啟用
  • 可調整軟啟動
  • 8導線、3mm × 3mm LFCSP封裝

應用
  • 可調節的雜訊敏感應用：ADC與DAC電路、精密放大器、PLL/VCO及計時IC
  • 通訊與基礎建設
  • 醫療保健
  • 工業與儀器

​
零件編號壓差電壓 - 最大輸出電流產品資料




Loading First Previous Next Last

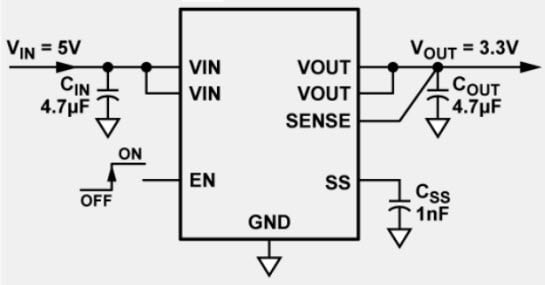

ADM7170/ADM7171/ADM7172功能方塊圖
ADI ADM7170/ADM7171/ADM7172 Block Diagram
