Analog Devices ADXL100x MEMS加速度計

Analog Devices ADXL100x MEMS加速度計提供高解析度震動測量，適用於工業環境的監測應用。此款加速度計提供完整的測量範圍，包括±100g (ADXL1001)、±50g (ADXL1002)、±200g (ADXL1003) 和±500g (ADXL1004)。ADXL100x加速度計在廣大頻率範圍內提供25 μg/√Hz至125 μg/√Hz的超低雜訊密度。這些裝置展現穩定且可重複的靈敏度，可避免最高10,000g外部衝擊的影響。

ADXL100x MEMS加速度計包含整合的完整靜電自我測試 (ST) 功能與超範圍 (OR) 指示器。ST功能與OR指示器可為嵌入式應用帶來先進系統級的功能。透過其低功率3.3V至5.25V單電源供應運作，此款加速度計有助於無線感測產品的設計。

ADXL100x MEMS加速度計提供5 mm x 5 mm x 1.80 mm LFCSP封裝，額定工業溫度範圍為-40°C至+125°C。

產品特色
  • 單平面軸加速度計含類比輸出
  • 完整測量範圍：
    • ±100g (ADXL1001)
    • ±50g (ADXL1002)
    • ±200g (ADXL1003)
    • ±500g (ADXL1004)
  • 線性頻率響應範圍：
    • dc to 11kHz（3 dB點）(ADXL1001/ADXL1002)
    • dc to 15kHz（3 dB點）(ADXL1003)
    • dc to 24kHz（3 dB點）(ADXL1004)
  • 共振頻率
    • 21kHz (ADXL1001/ADXL1002)
    • 28kHz (ADXL1003)
    • 45kHz典型值 (ADXL1004)
  • 超低雜訊密度
    • 30μg/√Hz（±100g範圍內）(ADXL1001)
    • 25μg/√Hz（±50g範圍內）(ADXL1002)
    • 45μg/√Hz（±50g範圍內）(ADXL1003)
    • 125μg/√Hz（±500g範圍內）(ADXL1004)
  • 超範圍感測加上DC耦合可提供快速恢復時間
  • 完整的機電自我測試
  • 靈敏度效能
    • 溫度靈敏度穩定性5%
    • 線性度：
      • 線性度為完整測量範圍的±0.1% (ADXL1001/ADXL1002)
      • 線性度為完整測量範圍的±0.2% (ADXL1001/ADXL1003)
      • 線性度為完整測量範圍的±0.25% (ADXL1004)
    • 橫軸靈敏度
      • ±1% (ZX)、±1% (YX) (ADXL1001/ADXL1002)
      • ±1%/±.08%（z軸加速度對x軸的影響、y軸加速度對x軸的影響）(ADXL1003)
      • ±1.5%（z軸加速度對x軸的影響；y軸加速度對x軸的影響）(ADXL1004)

  • 單電源作業
    • 輸出電壓與供電電壓成正比
    • 1.0mA低功耗
    • 可快速恢復的節能待機作業模式
  • 符合RoHS標準
    • -40°C至+125°C溫度範圍
    • 5mm x 5mm x 1.80mm LFCSP封裝

應用
  • 狀態監控
  • 預測性維護
  • 資產健康狀況
  • 測試和測量
  • 健康用途監控系統
  • 聲發射

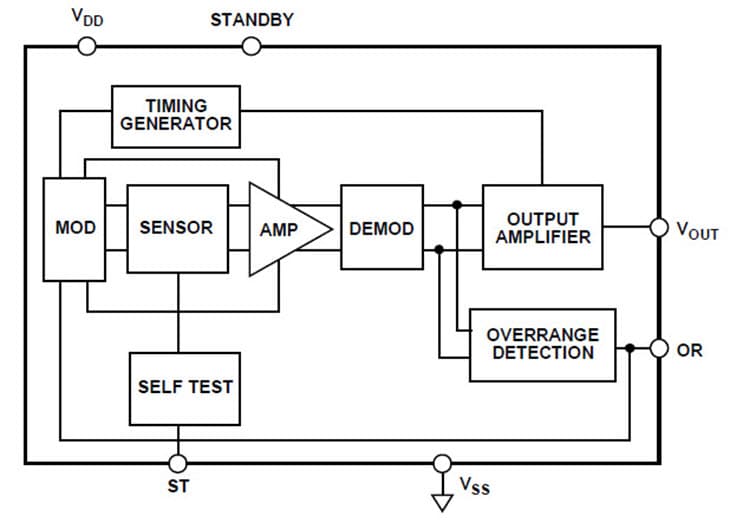

功能方塊圖

Analog Devices ADXL100x MEMS Accelerometers - Block Diagram

Analog Devices EVAL-ADXL1001Z評估板

Analog Devices EVAL-ADXL1001Z評估板可協助設計人員快速評估ADXL1001加速度計的效能。設計人員可更換元件，在裝置的輸出上實現自己應用特定的低通濾波器。


Analog Devices EVAL-ADXL1002Z評估板

Analog Devices EVAL-ADXL1002Z評估板可協助設計人員快速評估ADXL1002加速度計的效能。設計人員可更換元件，在裝置的輸出上實現自己應用特定的低通濾波器。

深入瞭解EVAL-ADXL1002Z評估板

Analog Devices EVAL-ADXL1003Z評估板

Analog Devices EVAL-ADXL1003Z評估板是可供使用者快速評估ADXL1003震動感測器效能的工具。此評估板設計為安裝在機械震動器上，並以超厚PCB構成，尺寸為0.8" x 0.8"。設計人員可更換元件，在裝置的輸出上實現自己應用特定的低通濾波器。

深入瞭解EVAL-ADXL1003Z評估板
