Analog Devices / Hittite HMC832 Fractional-N Phase-Locked Loop (PLL)

Analog Devices / Hittite HMC832分數-N型
鎖相迴路(PLL)

Analog Devices / Hittite HMC832分數-N型鎖相迴路(PLL)為3.3V高效能寬頻分數-N型PLL，此產品內建基本頻率為1500MHz至3000MHz的電壓控制振盪器(VCO)，以及VCO輸出分頻器（除以1/2/4/6/…60/62），可使HMC832產生25MHz至3000MHz的連續頻率。內建的相位偵測器(PD)與Delta-Sigma (Δ-Σ)調變器最高運作時脈可達100MHz，可通過優異的譜相效能提供更廣的迴路頻寬與更快速的頻率調校。領先業界的相位雜訊及雜散效能可涵蓋所有頻率，使HMC832可將阻斷效應降至最低，同時提升接收器的敏感度及發射器的譜相純度。低雜訊基準(−160dBc/Hz)可避免在發射器應用中，對調變器/混波器的雜訊位準造成任何影響。
產品特色
  • RF頻寬：25MHz至3000MHz
  • 3.3V電源供應
  • 最大相位檢測率：100MHz
  • 超低相位雜訊
  • −110dBc/Hz頻內（典型值）
  • Fractional品質因數(FOM)：−226dBc/Hz
  • 24位元步階大小，解析度3Hz（典型值）
  • 精確頻率模式，含0Hz頻率錯誤
  • 快速跳頻
  • 40條導線6mm × 6mm SMT封裝：36mm2
應用
  • 行動網路基礎架構
  • 微波無線電
  • WiMax/WiFi
  • 通訊測試設備
  • CATV設備
  • DDS替代品
  • 軍事
  • 可微調參考源，便於提供無雜散效能

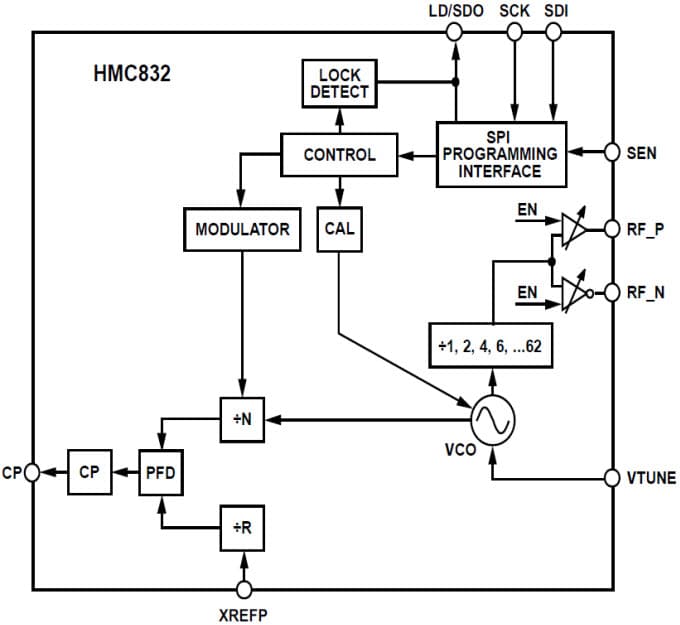

功能方塊圖
Functional Block Diagram
