Amphenol Wilcoxon 883M數位三軸MEMS加速度計
Amphenol Wilcoxon 883M數位三軸MEMS加速度計是專為工業震動監控設計的高精度感測器。Amphenol Wilcoxon 883M具備三軸加速度計和溫度感測器，能夠測量高達±16g峰值的加速度。該感測器可輸出各軸的振動頻譜、時間波形和15種經計算的振動指標，為基於狀態的維護和故障診斷提供全面的資料。883M的頻率響應範圍為2Hz至5kHz，可確保進行詳細的振動分析。該設備利用Modbus RTU通訊協定進行穩定的資料傳輸，並與可程式邏輯控制器 (PLC)、分散式控制系統 (DCS)、監控與資料擷取系統 (SCADA) 及HMI顯示器相容。
該感測器設計用於惡劣環境，具備IP67等級，操作溫度範圍為-20°C至+70°C。883M非常適合監控旋轉機械、傳動系統、製造設備、HVAC系統等。
特點
- 高達5kHz的高頻響應
- IP67設計，可在惡劣環境下運作，具有出色的耐用性和可靠性
- 透過RS-485序列匯流排的Modbus RTU通訊協定可確保穩定的資料傳輸
- 震動頻譜、時間波形及12倍頻帶的數位輸出，方便機器故障診斷
- 三軸同步測量，透過LED燈即時顯示狀態
- 三軸同步測量機器震動和溫度
- 整體震動加速度、速度及位移的偵測
- 時域波形的擷取和FFT頻譜的計算
- 真峰值偵測，可提供即時軸承狀態監控
- 內建自我測試，帶即時LED狀態指示器
- 同步溫度測量
- 頻帶符合機器震動測量國際標準
- ISO 10816-3和ISO 20816-3機械震動標準
- ISO 17243工具機主軸震動
- 黏著安裝（不含安裝膠，883M的平底面可用於將感測器黏附到結構上）
- 隨附相容RM8-ST-J94-50電纜
- M8 4腳位（公）感測器連接器，黃銅，-20°C至+80°C溫度範圍，IP67等級
- 4芯UL 2725電纜，黑色PVC護套，鋁箔屏蔽，28AWG（直徑3.5mm），-10°C至+80°C溫度範圍
- 剝皮鍍錫，熱縮
- 50ft (15m) 長度標準
- 符合CE、RoHS2.0及REACH標準
應用
- 狀態監控
- 電廠輔助設施
- 流程監控
- 能源
- 自動化設備
- 半導體製造
- 旋轉機械
- 馬達
- 風扇
- 鼓風機
- 泵浦
- 壓縮機
- 製造設備
- CNC工具機
- 輸送帶
- 傳動系統
- 齒輪箱
- 耦合
- 軸承
- 加熱、通風及空調 (HVAC) 系統
- 壓縮機
- 冷卻塔
- 起重機
- 升降設備
- 壓路機
- 物聯網 (IoT) 與大數據的整合應用
- 監控車輛與飛機的運作狀況
規格
- 動態
- ±16g峰值加速範圍
- 0.488mg解析度
- 2Hz至5kHz頻率響應，±3dB
- 6.9kHz諧振頻率
- 頻帶輸出（X、Y及Z軸）
- 2Hz至1kHz及10Hz至5kHz加速度、RMS及峰值
- 10Hz至1kHz及10Hz至5kHz速度、RMS及峰值
- 2Hz至1kHz及10Hz至1kHz位移、RMS及峰值
- 其他輸出
- -20°C至+70°C溫度感測器範圍
- 13.333kHz真峰值的Fs
- 0Hz至5kHz、6145線頻譜
- 13333個時間波取樣，1s
- 峰值係數
- 標準差
- 通訊
- RS485介面
- Modbus RTU通訊協定
- 建議波特率範圍：9600bps或115200bps
- 最大波特率：921600bps
- 電氣
- 6VDC 至24VDC 電源
- 1個RCB LED指示燈
- 環境/機械
- 35mm直徑 x 26mm高度
- IP67密封
- 外殼材質
- 上部：A6061鋁
- 下部：303不鏽鋼
- 4插槽M8連接器
- 4腳位M8配接連接器
- 操作溫度範圍：-20°C至+70°C
- 相對操作濕度：5%至95%

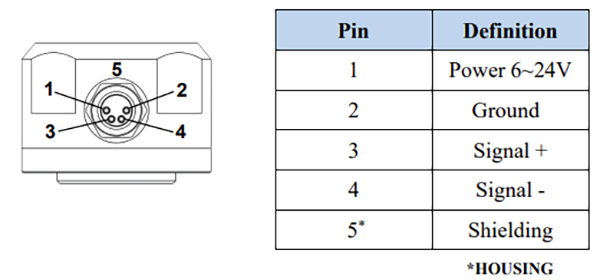

感測器腳位定義

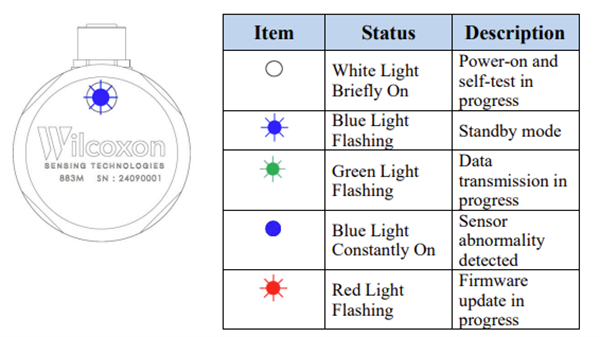

感測器LED指示器
