Amphenol Sine Systems ATD Series™熱塑性連接器
Amphenol Sine Systems ATD Series™熱塑性連接器是一款高密度、重型熱塑性解決方案，具備卓越的環境密封性能，並配有端蓋以確保出色的後端密封固定效果。作為混合系統，這些 Amphenol Sine連接器可在單一單元內同時傳輸電力與訊號。其緊湊的設計為線束設計師提供了更大的靈活性，可在不犧牲功能性的前提下有效利用空間。ATD連接器的設計旨在與業界現有的類似產品相媲美。
連接器設計整合了內建的鎖定系統，並可選配連接器定位保證 (CPA) 鎖定裝置，確保確切的電氣與機械連接。插頭與插座均配備端子定位保證 (TPA) 楔形鎖定裝置，可確保接觸件正確安裝。連接器外殼採用熱塑性材料製造，不僅耐用，且具備優異的抗紫外線能力、介電與機械特性，並符合RoHS環保規範。密封系統由內部及後部矽膠密封圈組成，形成多重密封邊緣，有效防止環境污染物侵入。ATD連接器採用由銅合金製成的A Series™接點，確保電氣連接的可靠性。
特點
- 適用於電源與訊號應用的混合系統
- 22AWG至14AWG線徑範圍
- 最高13A電流
- 16/20號接點
- IP67、IP68及IP69K等級（在插合狀態下）
- 帶有集成鎖扣以利接合的熱塑性塑料外殼
- 插頭與插座均採用TPA楔形鎖定裝置
- 可選配CPA鎖定裝置
- 與業界現有標準產品相容
應用
- 船舶
- 重型設備
- 農業
- 汽車
- 替代能源
規格
- IP等級
- IP67等級（防塵；接合狀態下於1公尺水深中持續30分鐘）
- IP68等級（防塵；接合狀態下於1公尺水深中持續24小時）
- 增強型IP68等級（防塵；在接合狀態下，可在2公尺深的水中浸泡48小時）
- 最多20個插位
- 最大額定電壓250V
- UL 94HB可燃性等級
- -55°C至+125°C工作溫度範圍

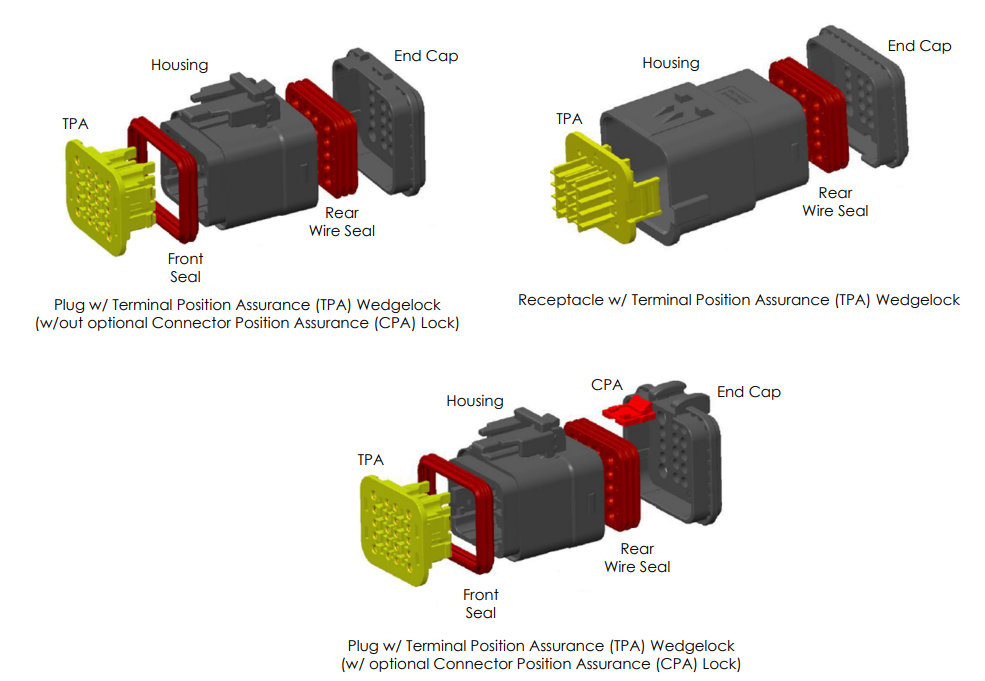

附選配功能的分解圖
