Amphenol InterCon Systems Lynx™ QD四通道差分互連連接器
Amphenol InterCon Systems Lynx™ QD四通道差分互連連接器提供輕巧且高效能的解決方案，專為訊號密度、有限的電路板空間、設計彈性和差分對組訊號進行了最佳化。這些模組支援56 Gb/s PAM4資料傳輸速率，也支援PCIe Gen 5。Lynx QD系列提供直角、共面和垂直堆疊等外形尺寸，採用四列的差分訊號結構、輕巧的兩列排列、四種腳位數（20、40、60和80個位置），堆疊高度介於4 mm至15 mm。高密度連接器也提供每平方公分24個差分對組，整合屏蔽設計，擁有強大的機械強度和持續的訊號完整性。此系統提供彈性且可自訂的路由方式，能滿足差分、單端和電源方面的要求。
Amphenol InterCon Systems Lynx™ QD四通道差分互連連接器的額定值為每腳位92Ω和1.5A。裝置的理想應用包括電信、資料通訊、消費性裝置、醫療和汽車。
特點
- 支援56 Gb/s PAM4、PCIe Gen 5
- 多種外形尺寸
- 直角
- 共面
- 垂直堆疊
- 4列差分連接器，2列排列
- 可加工為20、40、60和80個差分對組位置
- 堆疊高度從4 mm至15 mm
- 整合屏蔽設計
- 高密度、體積輕巧
- 具備對齊塊
- 含整合導柱
- 提供PCB對準夾
- 寬接地接點可從連接器的兩側佈線
- 提供整合式柔性/纜線選項
應用
- 路由器和伺服器
- 資料中心
- 網路
- 電信
- 資料通訊
- 交換器和路由器
- 汽車導航系統
- 醫學影像技術
- 遊戲機
- 測試設備
- 娛樂PC
規格
- 材料
- 高效能銅合金接點
- 高溫強化聚酯外殼（液晶聚合物）
- 無鉛焊
- 機械規格
- 4列、0.90 mm間距、20至80個差分對組
- 每腳位EOL的正向力為25g
- 每腳位典型插配力為27g
- 0.50 mm機械擦拭
- 電子規格
- 支援56 Gb/s PAM4、PCIe® Gen 5
- 阻抗：92Ω
- 每腳位額定電流：1.5A
- 環境
- 作業溫度範圍：-55°C至+105°C
- 94BV-0可燃性等級
影片

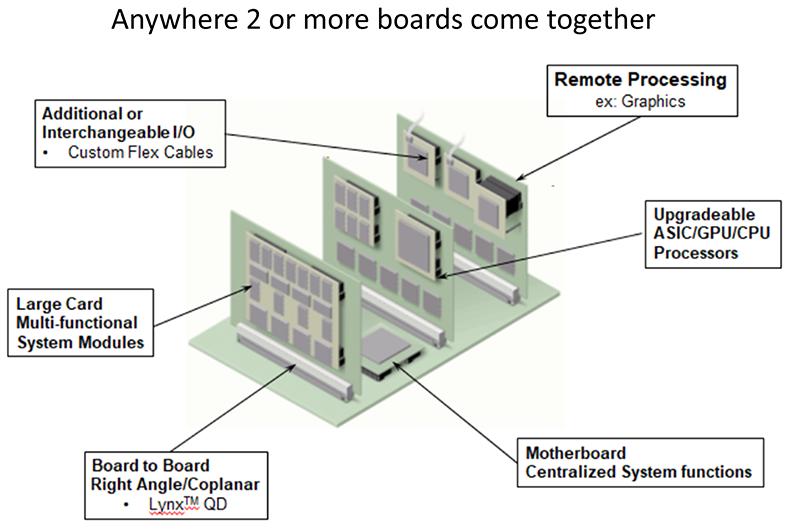

市場與應用
組態
相關連接器
Amphenol InterCon Systems Lynx™板對板與夾層式連接器
外型低矮、體積纖薄，適合板對板應用與低矮型設計。
