Amphenol RF

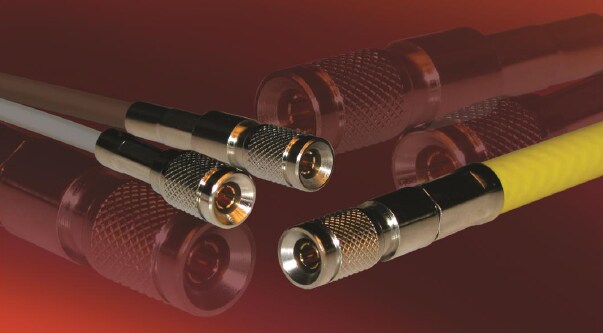

75 Ohm 1.0 / 2.3 DIN視訊用插頭

Amphenol RF 75 Ohm視訊用1.0/2.3 DIN插頭採用創新的推拉式耦合機制,可供快速插配與拔除。在3GHz廣播視訊方面,1.0/2.3 DIN連接器的設計可支援常見的75 Ohm纜線,也可使用標準True-75 ohm BNC壓接工具來處理插芯和中央接點。Amphenol RF 75 Ohm視訊用1.0/2.3 DIN插頭具備薄型的耦合螺帽,適用於高密度應用、路由器、主控制器、交換器、視訊擴充卡和插線板。

    功能與優點
  • 專為75-ohm 3GHz視訊應用所設計
  • 創新的推拉式鎖定機制
  • 薄型耦合螺帽,適合高密度應用
  • 專為支援常見的75 ohm纜線所設計
  • 使用標準True-75 ohm BNC壓接工具處理插芯和中央接點
    應用
  • 高密度廣播視訊應用
  • 路由器、主控制器、交換器等
  • 視訊擴充卡
  • 插線板
規格
  • 主體類型:直艙壁
  • 安裝角度:直線
  • 頻率:DC到3GHz
  • 接點電鍍:黃金
  • 外殼電鍍:鎳
  • 公母:公
壓接式接頭產品選擇器
零件編號
纜線
圖解
282103-75
Belden 179DT
圖解
282118-75
AT&T 735A 圖解
282135-75
Belden 1505A
圖解
282136-75
Belden 1695A圖解
282137-75
Belden 1694A圖解
282138-75
Belden 1855A圖解

Amphenol RF 75 Ohm 1.0 / 2.3 DIN Plugs for Video Applications

檢視產品清單









  • Amphenol
  • Connectors|Connector-RF
發佈日期: 2010-11-04 | 更新日期: 2022-03-11
