Analog Devices AD7403/-8 16位元隔離式
Sigma-Delta調變器

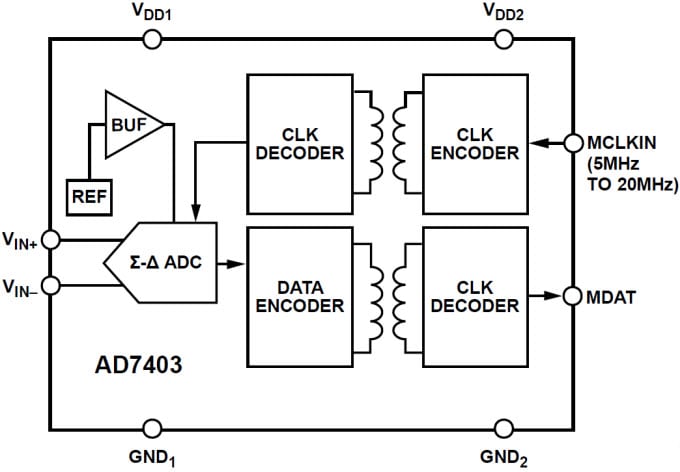

Analog Devices AD7403/-8 16位元隔離式Sigma-Delta調變器，本產品為高效能二階Σ-Δ調變器，可將類比輸入訊號轉換為高速單位元資料串流，並具備以Analog Devices公司iCoupler®技術為基礎的晶片內建數位隔離功能。AD7403/-8以5V (V_DD1)電源供應運作，可接受±250mV (±320mV滿刻度)差分輸入訊號，差分輸入則極為適合在需要電流隔離的高電壓應用中進行分流電壓監控。類比輸入由高效能類比調變器持續進行取樣，再轉換成密度為一的數位輸出串流，最高資料傳輸速率可達20MHz。原始資訊可透過適當的數位濾波器重建，在78.1kSPS的情況下達到88dB訊噪比(SNR)。序列輸入/輸出可使用5V或3V電源供應(V_DD2)，序列介面則以數位方式隔離。高速互補金屬氧化半導體(CMOS)技術結合單片變壓器技術，意即晶片內建隔離可提供優異的效能特性，優於光耦合器裝置等其他產品。

產品特色

5MHz至20MHz外部時脈輸入速率
16位元、無缺碼
訊噪比(SNR)：88dB典型值
有效位元數(ENOB)：14.2位元典型值
偏移漂移與溫度：
- AD7403：1.6μV/°C典型值
- AD7403-8：2μV/°C典型值
基板內建數位隔離器
基板內建參考
滿刻度類比輸入範圍：±320mV
運作範圍
AD7403：-40°C至125°C
AD7403/-8：-40°C至105°C
高共模瞬態抗擾性：>25kV/μs
16導線、廣體SOIC，具備更好的漏電封裝
旋轉率限制輸出以達到低電磁干擾(EMI)
安全和法規認證(申請中)
- UL認證
  - 5000Vrms可達1分鐘，符合UL 1577標準
- CSA元件認可通知5A
- VDE符合證書
  - DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 V_IORM = 1250V_PEAK
