Analog Devices Inc. AD9081 MxFE® 四路數位類比轉換器
Analog Devices Inc. AD9081 MxFE® 四路數位類比轉換器是高度整合式裝置，具有四個 16 位、12GSPS 最大取樣率及 RF 數位類比轉換器 (DAC) 內核，以及四個 12 位、4GSPS 速率、RF 類比數位轉換器 (ADC) 內核。
ADI AD9081 MxFE® 四通道ADC適用於需要寬頻ADC和DAC，以處理具有寬瞬時頻寬之訊號的應用。AD9081具有8個發射通道和8個接收通道，支援每通道24.75 Gbps JESD204C或每通道15.5 Gbps JESD204B標準。裝置還具備晶片內建時脈乘法器和數位訊號處理 (DSP) 功能，適用於寬頻或多頻帶的直接射頻應用。
AD9081有兩個型號：4D4AC型號支援全瞬時通道頻寬。相比下，4D4AB型號可自動設定DSP來限制啟動時的瞬時頻寬，支援每通道600 MHz的最大快速頻寬。
特點
- 彈性、可重新組態的共用平台設計
- 4個DAC和4個ADC (4D4A)
- 支援單頻、雙頻和四頻
- 資料路徑和DSP區塊為可完全旁路式
- DAC至ADC取樣率比為1、2、3和4
- 晶片內建PLL，具多晶片同步
- 晶片外PLL的外部RFCLK輸入選項
- 最大DAC取樣率高達12 GSPS
- 使用JESD204C最大資料傳輸速率高達12 GSPS
- 可用類比頻寬高達8 GHz
- 最大ADC取樣率高達4 GSPS
- 使用JESD204C最大資料傳輸速率高達4 GSPS
- 7.5 GHz類比輸入全功率頻寬 (-3 dB)
- ADC AC效能為4 GSPS
- 全刻度輸入電壓：1.4V p-p
- 雜訊密度：-151.5dBFS/Hz
- HD2：-68 dBFS，於2.7 GHz時（音調為-1 dBFS）
- HD3：-75 dBFS，於2.7 GHz時（音調為-1 dBFS）
- 其他最糟（不含HD2和HD3）：-82 dBFS，於2.7 GHz時
- DAC AC效能為12 GSPS
- 全刻度輸出電流範圍介於7 mA至40 mA
- 2音調IMD3（每音調-7 dBFS）-78.9 dBc
- NSD，3.7 GHz單音調時為-155.1 dBc/Hz
- SFDR，3.7 GHz單音調時為-70 dBc
- SERDES JESD204B/JESD204C介面，16通道最高24.75 Gbps
- 8通道JESD204B/C Tx (JTx) 和8通道JESD204B/C Rx (JRx)
- 支援真實或複雜數位資料（8、12、16或24位元）
- 多樣化數位功能
- 可選擇內插和降頻濾波器
- 可設定或可旁路的DDC和DUC
- 8個精細複雜DUC和4個粗略複雜DUC
- 8個精細複雜DDC和4個粗略複雜DDC
- 48位元NCO，依DUC或DDC
- 用於接收等化的可編程192抽頭PFIR濾波器
- 支援4個不同的設定檔設定，透過GPIO載入
- 可編程每資料路徑的延遲
- 接收AGC支援
- 低延遲的快速偵測，可實現快速AGC控制
- 用於慢速AGC控制的訊號監控器
- 專用的AGC支援腳位
- 發射DPD支援
- 精細DUC通道增益控制和延遲調整
- DPD觀察路徑的粗略DDC延遲調整
- 輔助功能
- 快速跳頻
- 直接數位合成 (DDS)
- 低延遲數位回授模式（接收資料路徑的資料可以路由到發射資料路徑）
- ADC時脈驅動器，提供可選的分頻比
- 功率放大器下游保護電路
- 晶片內建溫度監控單元
- 彈性的GPIO腳位
- TDD省電選項及共用ADC
- 15 mm × 15 mm，324球BGA（0.8 mm間距）
應用
- 無線通訊基礎架構
- 微波點對點、電子頻段和5G毫米波
- 寬頻通訊系統
- DOCSIS 3.1和4.0 CMTS
- 相位陣列雷達和電子作戰
- 電子測試與測量系統
相關評估板
Analog Devices Inc. AD9081-FMCA-EBZ評估板
包括以各種模式及配置運行AD9081所需的所有支援電路。

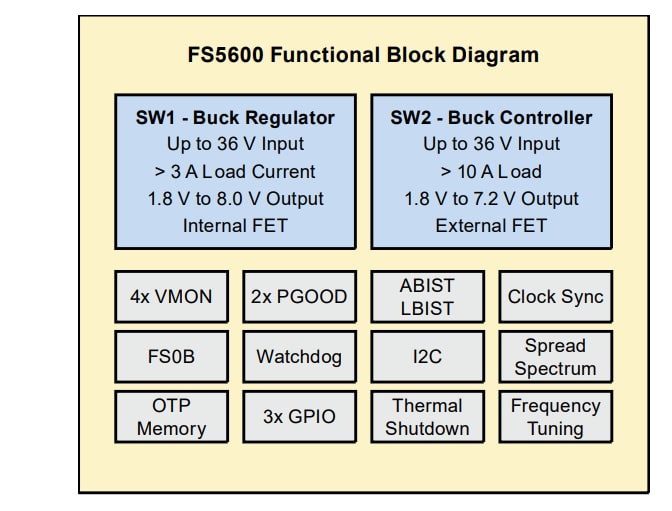

功能方塊圖
發佈日期: 2021-03-08
| 更新日期: 2022-03-11
