Analog Devices ADA4522 Ultra-low Noise Amplifiers

Analog Devices ADA4522超低雜訊放大器

評估板

Analog Devices ADA4522產品系列的單/雙/四通道零漂移運算放大器可在於4.5V-55V供電壓範圍內運作，具備優異的雜訊效能。其設計結合了精密運算放大器的簡單易用以及零漂移運算放大器極低的偏/漂移特性。ADA4522運算放大器運用晶片內建電磁干擾(EMI)過濾功能，大幅降低系統雜訊、節省基板空間並縮短開發時間，並且無需使用校準電路。

ADA4522可於5V、30V及55V供電壓下發揮理想效能，並可在廣泛的−40°C至+125°C的工業級溫度範圍內運作。ADA4522運算放大器經過最佳化處理，無論時間、電壓或溫度條件都能達到整體準確度。ADA4522運算放大器具備寬廣的運作電壓與溫度範圍、高開放迴路增益，以及低AC與DC誤差，非常適合用來放大極小的輸入訊號。上述特色使這些裝置得以在多種應用中準確重現較大的訊號。

產品特色
  • 低偏移電壓：最大5μV
  • 極低的偏移電壓漂移：最大22nV/°C
  • 低電壓雜訊密度：
    • 5.8nV/√Hz典型
    • 117nVp-p典型值(從0.1Hz到10Hz)
  • 低輸入偏壓電流：50pA典型
  • 均一增益交越：典型值3MHz
  • 單一供電運作：輸入電壓範圍包括接地與軌對軌輸出
  • 運作電壓範圍廣泛
    • 單一供電運作：4.5V至55V
    • 雙重供電運作：±2.25V至±27.5V
  • 整合EMI濾波器
  • 均一增益穩定
應用
  • 電感、電容與電阻(LCR)計/高阻計前端放大器
  • 負載元件與橋式傳感器
  • 磁力平衡量表
  • 高精度分流電流感測
  • 熱電耦/電阻溫度偵測器(RTD)感測器
  • 可程式邏輯控制器(PLC)輸入與輸出放大器

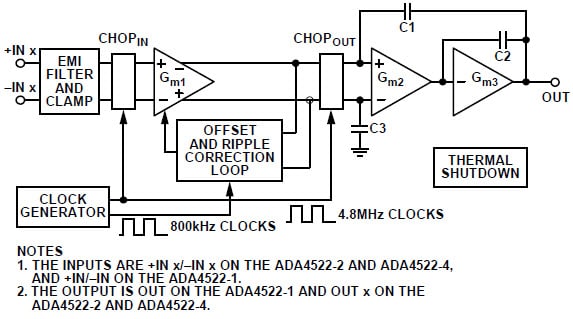

ADA4522-1/ADA4522-2/ADA4522-4架構方塊圖

ADA4522-1/ADA4522-2/ADA4522-4 Architecture Block Diagram

ADA4522-1

Analog Devices ADA4522-1系列包括單通道、零漂移運算放大器。ADA4522-1運算放大器具備低雜訊與低功率特性、接地感測輸入，以及軌對軌輸出。ADA4522-1可於5V、30V及55V供電壓下發理想效能，運作範圍介於4.5V至55V。



零件編號封裝/尺寸產品資料



Loading 第一頁 上一頁 下一頁 最末頁


ADA4522-1腳位組態
ADA4522-1 Pin Configuration

ADA4522-1腳位功能說明

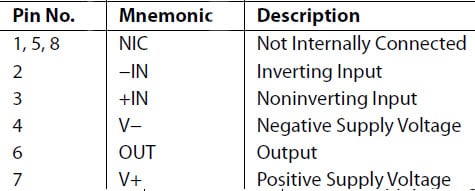

​ADA4522-1 Pin Function Descriptions

ADA4522-2

Analog Devices ADA4522-2系列包括雙通道、零漂移運算放大器，具備低雜訊與低功率特性、接地感測輸入，以及軌對軌輸出。ADA4522-2可於5V、30V及55V供電壓下發理想效能，運作範圍介於4.5V至55V。

零件編號SR - 旋轉率Vos - 輸入偏移電壓供電電壓 - 最大供電電壓 - 最小作業供應電流封裝/尺寸產品資料








Loading 第一頁 上一頁 下一頁 最末頁

ADA4522-2腳位組態
ADA4522-2 Pin Configuration

ADA4522-2腳位功能說明

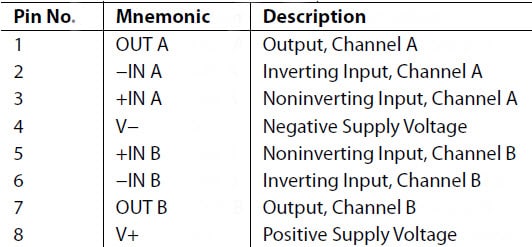

ADA4522-2 Pin Function Descriptions

ADA4522-4

Analog Devices ADA4522-4系列包括四通道、零漂移運算放大器，具備低雜訊與低功率特性、接地感測輸入，以及軌對軌輸出。ADA4522-4可於5.0V、30V及55V供電壓下發理想效能，運作範圍介於4.5V至55V。

零件編號封裝/尺寸產品資料



Loading 第一頁 上一頁 下一頁 最末頁

ADA4522-4腳位組態
ADA4522-4 Pin Configuration

ADA4522-4腳位說明
ADA4522-4 Pin Descriptions

評估板

零件編號工具用於評估說明/功能產品資料




Loading 第一頁 上一頁 下一頁 最末頁
