Analog Devices ADIS16488 Tactical Grade Ten Degrees of Freedom Inertial Sensors

Analog Devices ADIS16488戰術級
10自由度慣性感測器

Analog Devices ADIS16488戰術級10自由度慣性感測器為慣性系統其中一項元件，可輕鬆將精準的多軸慣性感測功能整合到工業系統內。ADIS16488A中的每個慣性感測器皆整合領先業界的iMEMS®技術，以及最佳化動態效能的訊號調節。各感測器的靈敏度、偏差、對齊及線性加速（陀螺儀偏壓）均經過工廠校正分類。因此，各感測器皆有自己的動態補償公式，能夠提供準確的感測器測量，其應用包括平台穩定與控制、導航、人物追蹤、儀器及機器人。

產品特色
  • 三軸數位陀螺儀，±450°/sec動態範圍
    • <±0.05°正交對齊錯誤
    • 6°/hr運行偏差穩定性
    • 0.3°/√hr角度隨機遊走
    • 0.01%非線性
  • 三軸數位加速度計，±18g
  • 三軸Delta角度與Delta速率輸出
  • 三軸數位磁力儀，±2.5高斯
  • 數位壓力感測器，300毫巴至1100毫巴
  • 快速啟動時間~500 ms
  • 經過工廠校正的靈敏度、偏差及軸對齊
    • 校正溫度範圍：-40°C至+70°C
  • SPI相容序列介面
  • 嵌入式溫度感測器
  • 可程式操作與控制
    • 自動與手動偏壓修正控制
    • 4個FIR濾波器組、120個可設定開關
    • 數位I/O：資料就緒、警報指示器、外部時脈
    • 狀態監控警報
    • 電源關閉/休眠模式，用於管理電源
    • 選擇性外部取樣時脈輸入：最高2.4kHz
    • 單一指令自我測試
  • 單一供電運作：3.0V至3.6V
  • 2000g抗衝擊能力
  • 作業溫度範圍：-40°C至+85°C
應用
  • 平台穩定與控制
  • 導航
  • 人物追蹤
  • 儀器
  • 機器人

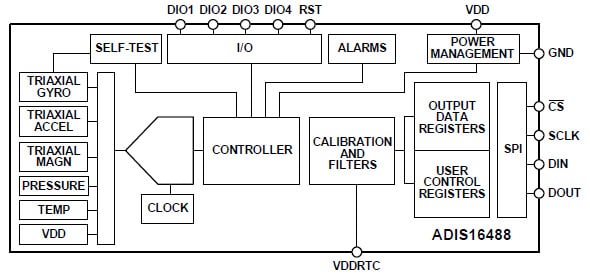

ADIS16488功能方塊圖
ADIS16488 Functional Block Diagram
