Analog Devices ADuCRF101精密類比微控制器
搭載RF收發器和ARM Cortex-M3Analog Devices ADuCRF101精密類比微控制器是專為低功率無線應用設計的全整合式資料擷取解決方案，裝置內建12位元類比轉數位轉換器(ADC)、低功率ARM® Cortex®-M3處理器、862MHz至928MHz和431MHz至464MHz的RF收發器，及Flash®/EE記憶體。ADuCRF101採用9mm × 9mm LFCSP封裝。資料擷取區塊包含12位元SAR ADC。六個輸入可在單端或差分模式下設定，在單端模式下設定時，可用於測量視需要從內部低壓差穩壓器(LDO)供電之感測器的比率。此外，亦提供內建的電池監控器通道和晶片內建溫度感測器。本無線資料擷取系統是專為有低功耗需求的電池供電應用所設計，裝置可用直接程式控制，設定為正常運作模式或差分低功耗模式。彈性模式下，任何周邊均能喚醒裝置並操作裝置。休眠模式下，內建的喚醒計時器將保持啟用。關機模式下，任何外部中斷均可喚醒裝置。
|
產品特色
- 類比輸入/輸出 (I/O)
- 6通道12位元SAR ADC
- 單端與差分輸入
- 可程式位元速率，最高167kSPS
- 晶片內建電壓參考
- 供電範圍：2.2V至3.6V
- 耗電量
- 關機模式、非保留狀態下為280 nA
- 休眠模式、保留處理器記憶體和收發器記憶體，RF收發器在睡眠模式下為1.9 μA
- 210 μA/MHz Cortex-M3動態電流
- 收發器：12.8 mA（接收模式下，Cortex-M3處於休眠模式）
- 收發器：9 mA至32 mA（傳送模式下，Cortex-M3處於休眠模式）
- RF收發器
- 頻段：862 MHz至928 MHz；431 MHz至464 MHz
- 支援多重組態
- 接收器靈敏度，位元錯誤率 (BER)
- 38.4 kbps、2FSK下為−107.5 dBm
- 單端與差分功率放大器 (PA)
- 減少外部材料清單 (BOM)
- 微控制器
- 32位元ARM Cortex-M3處理器
- 序列線下載與除錯
- 外部時鐘晶體用於喚醒計時器
- 16 MHz內建振盪器，含8向可程式分頻器
- 記憶體
- 128kB快閃記憶體/EE記憶體，16kB SRAM
- 10,000次週期快閃記憶體/EE耐用性
- 10年快閃記憶體/EE保留時間
- 透過序列線和UART的電路內下載
- 晶片內建周邊裝置
- UART、I2C和SPI序列I/O
- 28腳位GPIO連接埠
- 2個一般用途16位元計時器
- 32位元喚醒計時器
- 16位元看門狗定時器
- 8通道脈寬調變 (PWM)
- 封裝
- 64導線9mm × 9mm LFCSP
- 溫度範圍：-40°C至+85°C
- 工具
應用
- 電池供電的無線感測器
- 醫療遙測系統
- 工業與家用自動化
- 資產追蹤
- 保全系統（門禁系統）
- 健康與健身應用
|

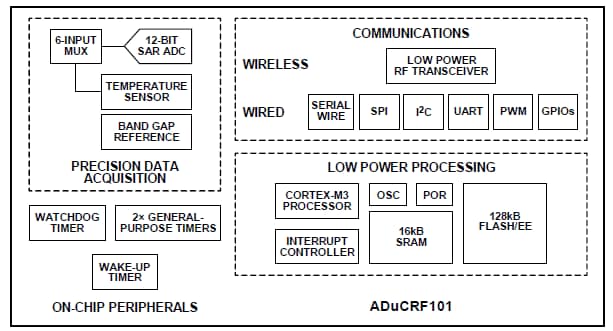

功能方塊圖
 |
| | 腳位組態與功能說明
 |
Analog Devices EV-ADRN-WSN-1Z展示系統Analog Devices EV-ADRN-WSN-1Z為無線感測器網路(WSN)展示系統，可幫助設計人員快速進行評估，以及將遠端感測和監控功能加入到物聯網(IOT)應用和使用可擴充式無線網路的大數據網路。套件包含實作隨插即用WSN所需的一切軟硬體。
進一步瞭解EV-ADRN-WSN-1Z
|
Analog Devices ADuCRF101評估套件Analog Devices ADuCRF101評估套件可讓使用者對ADuCRF101進行程式設計、偵錯及效能評估。其外型尺寸小巧，是最適合用來評估大型無線感測器網路的硬體。
ADI共提供六款評估套件，從迷你板到模擬器和電路板組合。
- EV-ADuCRF101MK3Z迷你板，用於433 MHz作業
- EV-ADuCRF101MK1Z迷你板，用於868 MHz/915 MHz作業
- EV-ADuCRF101QSP1Z QuickStart Plus，用於868 MHz/915 MHz作業
- EV-ADuCRF101QSP3Z QuickStart Plus，用於433 MHz作業
- EV-ADuCRF101QS1Z QuickStart，用於868 MHz/915 MHz作業
- EV-ADuCRF101QS3Z QuickStart，用於433 MHz作業
|
|
 |
