Analog Devices ADuM541x/ADuM641x Isolators

Analog Devices ADuM541x/ADuM641x隔離器

Analog Devices ADuM541x/ADuM641x隔離器為整合isoPower® DC-DC轉換器的2.5/3.75kVrms四通道數位隔離器。DC-DC轉換器採用iCoupler®技術開發，提供從3.15至5.25V的可調整隔離電壓。隔離器具備100kV/μs的共模瞬態抗擾性、7ns延遲，及150Mbps資料傳輸速率，能在高雜訊且嚴苛的環境下提供可靠、高速的資料傳輸。

ADuM541x/ADuM641x隔離器讓使用者在設計低功耗的隔離應用時，無需額外使用隔離式的DC-DC轉換器。裝置採用iCoupler晶片級變壓器技術，支援隔離邏輯訊號及DC-DC轉換器的磁性元件。ADuM541x/ADuM641x隔離器提供小巧的24線SSOP封裝，可幫助使用者設計出外型小巧、完整的隔離解決方案。

產品特色
  • isoPower整合式隔離DC-DC轉換器
  • 最高150mW輸出功率
  • 四個DC至150Mbps訊號隔離通道
  • 24線SSOP封裝、5.3mm最小漏電距離
  • 高溫運作：105°C
  • 高共模瞬態抗擾性：100kV/μs
  • 安全和法規認證
    • UL認證(申請中)
    • 2500Vrms可達1分鐘，符合UL 1577標準
    • CSA元件認可通知5A(申請中)
    • VDE符合證書(申請中)
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 565V峰值

    • 應用
    • RS-232收發器
    • 電源供應器啟動偏壓與閘極驅動器
    • 隔離式感測器介面
    • 工業用PLC


零件編號說明產品資料



Loading 第一頁 上一頁 下一頁 最末頁

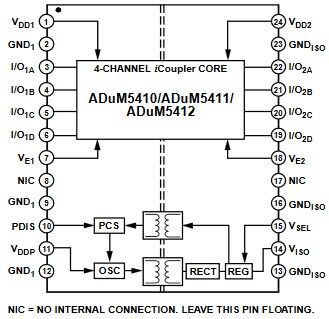

ADuM541x功能方塊圖
ADuM541x Functional Block Diagram
ADuM641x功能方塊圖
ADuM641x Functional Block Diagram

評估板


Analog Devices EVAL-ADuM5411評估板

Analog Devices EVAL-ADUM5411EBZ與EVAL-ADUM5411UEBZ可協助設計人員評估內建isoPower整合式DC-DC轉換器、採用24線SSOP封裝的四通道Coupler®資料隔離器。此評估板是針對ADuM5410/ADuM5411/ADuM5412與ADuM6410/ADuM6411/ADuM6412系列所設計。

EVAL-ADuM5411EBZ支援訊號分送、回授，以及參考電源與接地平面的負載。EVAL-ADUM5411EBZ內建ADuM541隔離器，另提供不含ADuM541的 EVAL-ADUM5411UEBZ。
eNews
  • Analog Devices Inc.
發佈日期: 2016-10-06 | 更新日期: 2022-03-11
