Analog Devices Inc. CN0549狀態監控開發平台
Analog Devices Inc. CN0549狀態監控開發平台 (CbM) 採用重要性在工業應用中日益提高的震動偵測。公司都希望使機械發揮最佳的使用壽命和效能，同時降低擁有成本，而有些公司則希望開發新的業務模型，用於提供此類資訊。為了準確表示需要監控的機械，必須收集大量資料集以判斷設備在正常操作模式和故障條件下的基準操作點。收集到這些資料後，就可以建立演算法或閾值偵測常式，為該設備提供正確的分析。
CbM需要擷取完整的全頻寬資料，以確保時域和頻域中的所有諧波、頻疊和其他機械互動都在考慮內。此資料收集需要高效能的感測器和資料擷取 (DAQ) 系統，系統可以將高保真度的即時資料提供給資料分析工具或應用程式。
使用既有的工具（例如MATLAB®）或更新的Python型工具（例如Tensorflow），可以大大簡化資料分析、分析機械，以及建立用於智慧決策的演算法。
傳統上，由於感測器的可用性，震動感測已成為多數CbM應用的主導，另外分析背後的科學也變得更容易理解。整合式電子壓電 (IEPE) 標準是當今產業中普遍使用的高階微電子機械系統 (MEMS) 和壓電感測器的常見訊號介面標準。
特點
- 寬頻寬MEMS加速度感測器資料以常見的IEPE格式輸出
- 很容易安裝到機器（如泵、風扇和馬達）上，且能同時保持感測器訊號的完整性
- DAQ解決方案提供了高保真度、從DC到54 kHz的IEPE類比輸入頻寬
- 嵌入式FPGA軟體可擷取及儲存原始資料，以進行本地嵌入式或網路處理
- IIO示波應用程式可讓使用者快速將資料視覺化，以進行評估
評估此電路需要的電路板
- EVAL-CN0532-EBZ IEPE相容介面，適用於寬頻MEMS加速度計感測器
- EVAL-CN0540-ARDZ 24位元資料擷取系統，適用於IEPE感測器
- EVAL-XLMOUNT1機械最佳化安裝塊，適用於MEMS加速度計電路板
影片
所需器材
- EVAL-CN0532-EBZ
- EVAL-CN0540-ARDZ
- EVAL-XLMOUNT1
- FPGA開發板（DE10-Nano或Cora Z7-07s）
- 16 GB MicroSD記憶卡，已安裝Kuiper Linux映像
相關電路板
Analog Devices Inc. CN-0532 Circuit Evaluation Board (EVAL-CN0532-EBZ)
Provides an IEPE-compatible interface for wideband MEMS accelerometer sensors.
Analog Devices Inc. IEPE Data Acquisition Board (EVAL-CN0540-ARDZ)
Data Acquisition (DAQ) system that demonstrates vibration sensing for condition-based monitoring.
Analog Devices Inc. EVAL-XLMOUNT1 Mounting Block
Mechanically optimized mounting block for accelerometer breakout boards.

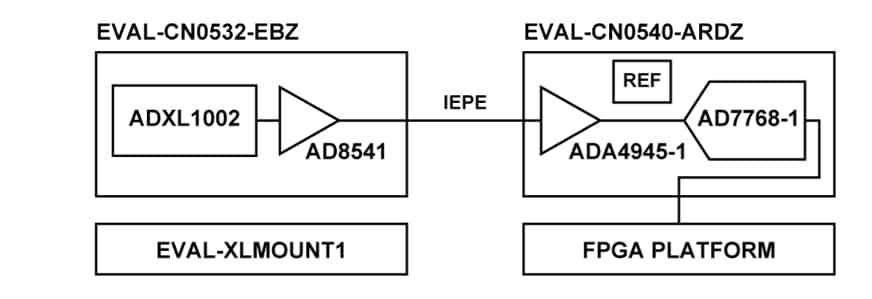

系統方塊圖
