Analog Devices HMC8205 RF放大器

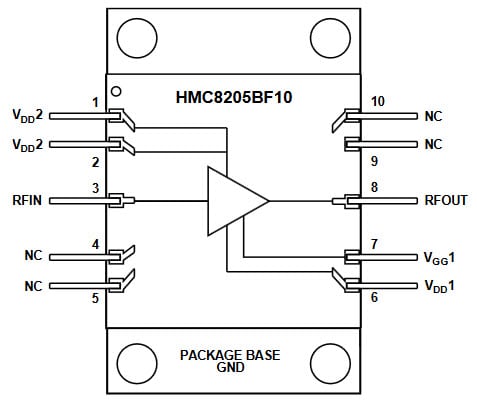

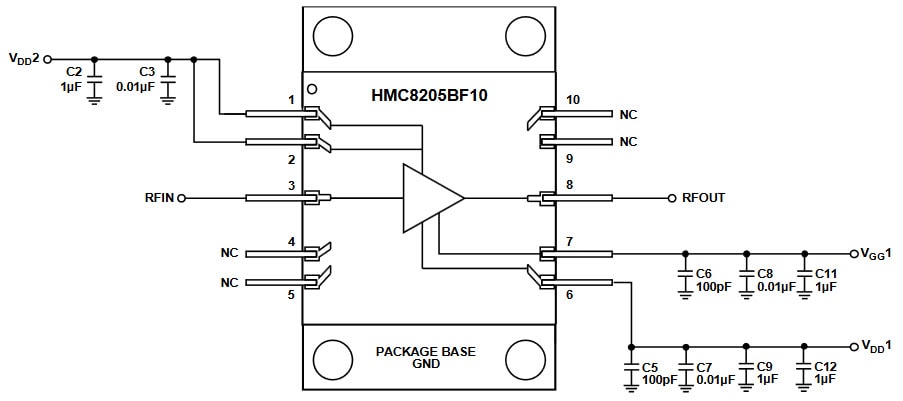

Analog Devices HMC8205氮化鎵 (GaN) MMIC RF放大器以小型封裝提供高增益、高功率及高效率。高度整合的HMC8205 RF放大器將直流饋電/射頻偏壓扼流圈、直流阻隔電容器及驅動器級結合至單一設計，此設計大幅降低對外部元件數量及整體電路板空間的需求。

HMC8205放大器在供電壓50V、1300mA時，最高可在0.3GHz至6GHz瞬時頻寬中提供35W功率。HMC8205放大器在RF輸入與輸出進行內部匹配，可達到26dB訊號增益及38%功率附加效率 (PAE)。

檢視產品詳細資料

Analog Devices EVAL-HMC8205評估板

Analog Devices EVAL-HMC8205評估板可協助設計人員評估0.3GHz至6GHz HMC8205 RF放大器的功能。此雙層評估板包含HMC8205 RF放大器並採用10mil厚的Rogers 4350B銅製包層設計。

連接器安裝於RFIN與RFOUT連接埠，其各自的RF線路具有50Ω的特性阻抗。EVAL-HMC8205的銅散熱器為HMC8205 RF放大器提供散熱，並為PCB提供機械支撐。設計人員可利用電路板的安裝孔輕易安裝較大的散熱器，以提升熱管理。
