LTC7103 具有高頻率運作和低最小導通時間,可減小電感器尺寸,甚至在很高的降壓式比率下實現恆定頻率運作。此外,LTC7103 還可透過 100% 最大負載循環運作實現最低壓差。在輕負載操作期間,透過選擇突發模式或脈衝省略操作,可最佳化轉換器效率和輸出紋波。
模擬裝置 LTC7103 包括精確、高速的平均電流程式設計和監控,無需外部感應電阻。其他特點包括最大限度提高效率的旁路 LDO、固定或可調節輸出電壓和迴路補償,以及提高可靠性的一系列保護功能。
特點
- 4.4V 至 105V(最大 110V Abs)寬 VIN 範圍
- 超低 EMI/EMC 發射(符合 CISPR 25 標準)
- 調整 48VIN 至 3.3VOUT 時的 2µA IQ
- 快速、準確的輸出電流程式設計和監控,無需外部 RSENSE
- 磚牆電流限制
- 40ns 最低最小接通時間
- 1V 至 VIN 寬 VOUT 範圍
- 100% 最大工作週期操作
- 200kHz 至 2MHz 可程式化的固定頻率
- 八個接腳可選固定(1.2V 至 15V)或可調節輸出電壓
- 輕負載時的可選脈衝省略或低紋波突發模式® 操作
- PLL 同步至外部時鐘
- 從 VOUT 的 EXTVCC LDO 電源晶片 = 3.3V 至 40V
- OPTI-LOOP® 或固定內部補償
- 輸入與輸出過壓保護
- 5mm × 6mm 熱增強型 QFN36 封裝
應用
- 電池充電器和 CC/CV 電源
- 汽車及軍事系統
- 工業、航空電子和重型設備
- 醫療儀器和電訊系統

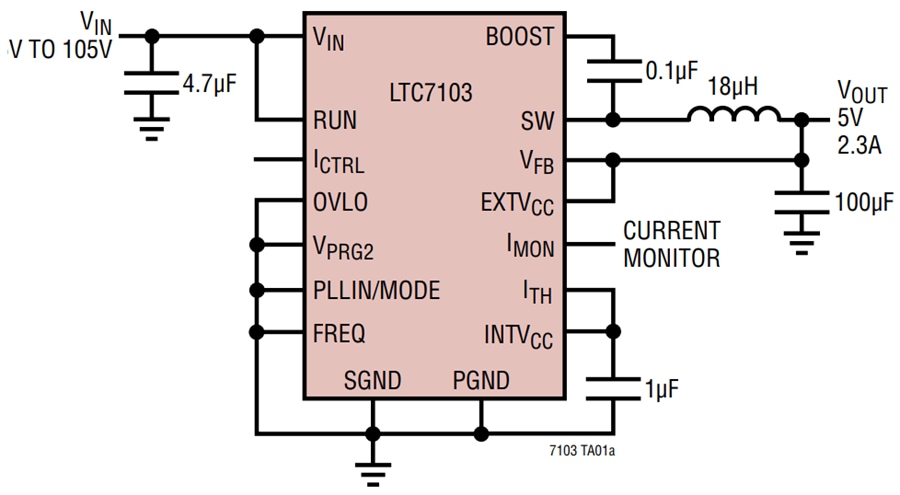

典型應用
發佈日期: 2021-03-02
| 更新日期: 2022-03-11
