Analog Devices Inc. LTC7852開關控制器
Analog Devices Inc. LTC7852開關控制器提供6個相位和雙輸出電流模式的同步降壓開關。LTC7852可搭配外部動力傳動裝置運作，例如DrMOS、電源模塊，或獨立式N通道MOSFET及相關的閘極驅動器。裝置具備彈性的設計，可實現1、2、3、4、5和6相位組態。LTC7852具有特殊功能，可改善電流感測訊號的訊噪比，且能使用直流線圈電阻極低的電感器，達到最高的效率。
特點
- 毫歐姆以下的直流電阻 (DCR) 感測或DrMOS電流感測，效率更高
- 可搭配電源模塊、DrMOS或外部閘極驅動器和MOSFET運作
- ±0.5%總輸出電壓準確度
- tON(MIN) = 40ns，可在高頻下執行超低工作週期
- 雙差分遠端感測放大器
- 彈性相位組態
- 雙輸出電流監控
- 可程式頻率範圍為250kHz至1.2MHz
- VIN範圍不受IC限制
- VCC範圍：4.5V至5.5V
- VOUT範圍：0.5V至2.0V
- LTC7852採用48導線 (5mm × 6mm) GQFN封裝
- LTC7852-1採用36導線 (4mm × 5mm) QFN封裝
應用
- 電腦系統
- 電信和資料通訊系統
- 直流配電系統

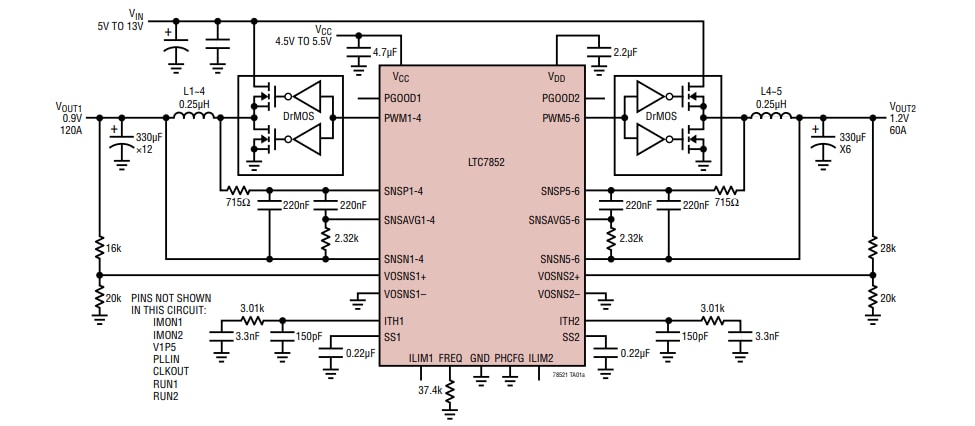

典型應用
相關工具
Analog Devices Inc. LTC7852 Demo Circuits DC2631A
High-efficiency, high output current step-down converters each with corresponding assembly type.
