Analog Devices Inc. LTC7890/1同步降壓控制器
Analog Devices LTC7890/1同步降壓控制器是一種高效能DC-DC開關穩壓器控制器，可驅動輸入電壓高達100V的所有N通道氮化鎵（GaN）場效應電晶體（FET）功率級。LTC7890/1控制器可解決使用GaN FET時所面臨的傳統挑戰。與硅金屬氧化物半導體場效應電晶體 (MOSFET) 解決方案相比，這些器件簡化了應用設計，無需保護二極體或額外的外部元件。
ADI LTC7890/1同步降壓控制器支援內部智能自舉開關，可防止BOOST腳位到SW腳位高側驅動器電源在停滯時間內過度充電，從而保護頂部GaN FET的柵極。此外，LTC7890/1在內部最佳化兩個開關邊緣上的柵極驅動器時序，以提供智能的近零停滯時間，從而顯著提高效率並允許高頻操作，即使在高輸入電壓下也是如此。LTC7890/1上的柵極驅動電壓從4V到5.5V精確調整，以最佳化效能並啟用不同的GaN FET甚至邏輯電平MOSFET。

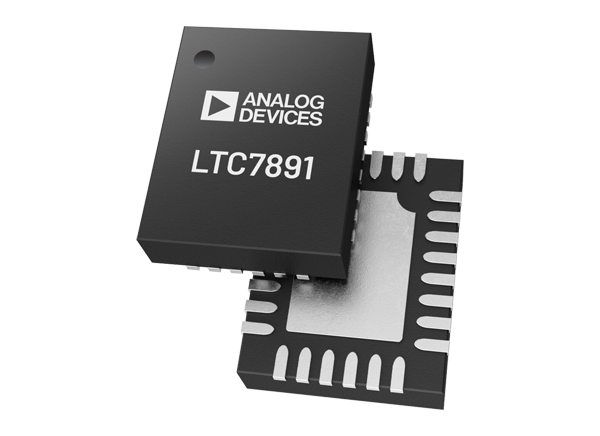

LTC7890採用40引線 (6mm × 6mm) 可濕潤側翼QFN封裝，而LTC7891採用28引線 (4mm × 5mm) 可濕潤側翼QFN封裝。
特點
- GaN驅動技術針對GaN FET進行了全面最佳化
- 4V至100V寬VIN範圍
- 0.8V ≤VOUT ≤60V寬輸出電壓範圍
- 無需捕獲、箝位或自舉二極體
- 內部智能自舉開關可防止高側驅動器電源過度充電
- 內部最佳化的智能近零停滯時間或電阻可調停滯時間
- 分離輸出柵極驅動器，可調節開啟和關閉驅動器強度
- 精確可調的驅動器電壓和UVLO
- 5μA（48VIN至5VOUT）低作業IQ
- 可程式頻率（100kHz至3MHz）
- 可鎖相頻率：100kHz至3MHz
- 擴頻頻率調製
- 封裝
- 40引線（6mm × 6mm）可濕潤側翼QFN封裝（LTC7890）
- 28引線（4mm × 5mm）可濕潤側翼QFN封裝（LTC7891）
應用
- 工業電力系統
- 軍用航空電子設備和醫療系統
- 電訊電源系統
影片

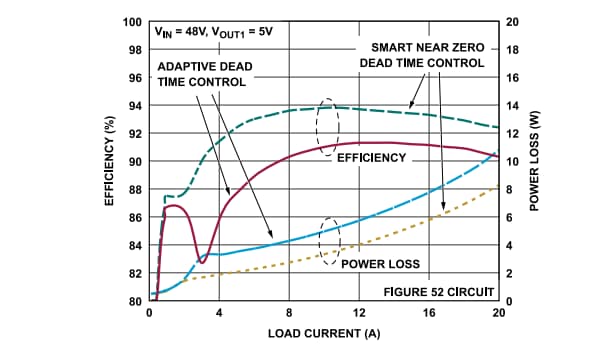

效率及功率損耗與負載電流的關係

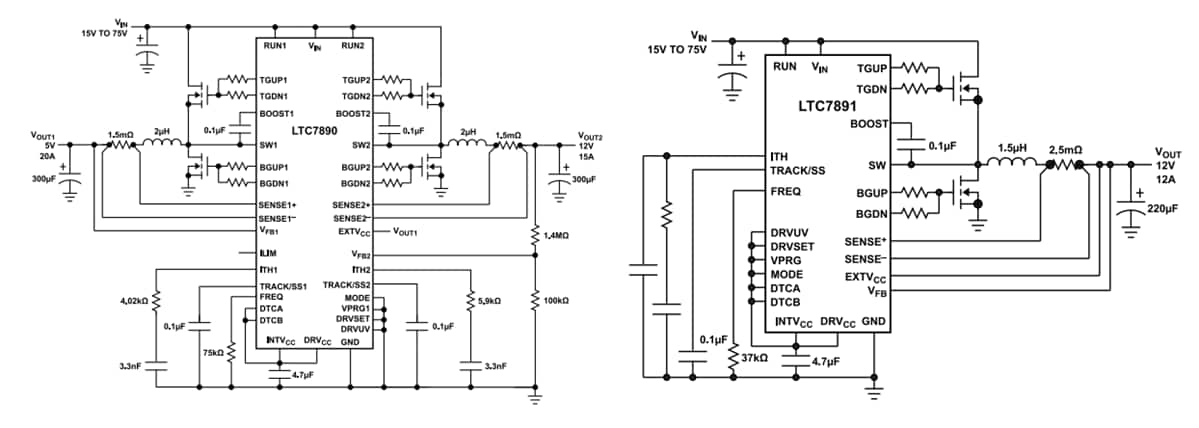

典型應用電路
相關開發工具
Analog Devices Inc. EVAL-LTC7890-AZ Evaluation Board
Dual output synchronous step-down converter that drives all N-channel gallium nitride (GaN) FETs.
Analog Devices Inc. EVAL-LTC7890-BZ Evaluation Board
Features 100V logic level Si FETs and the LTC7890 dual step-down DC/DC synchronous controller.
Analog Devices Inc. EVAL-LTC7891-AZ Evaluation Board
Features the LTC7891 100V Step-Down Synchronous GaN FET controller.
