Analog Devices Inc. LTM4652 µModule®穩壓器
Analog Devices Inc. LTM4652 µModule®穩壓器提供源極/汲極雙通道±25A或單通道±50A輸出切換模式，總直流輸出錯誤為±1.5%。LTM4652包含切換控制器、功率MOSFET、電感器和所有支援元件。只需要幾個輸入和輸出電容器。這些穩壓器可在4.5V至18V的輸入電壓範圍內運作，並支援兩個輸出電壓範圍為0.6V至7.5V的輸出，每個輸出由一個外部電阻器設定。這些裝置採用高效率的設計，每個輸出可提供高達±25A的連續電流。此外，可調整的控制迴路補償允許快速瞬態回應，能在為FPGA、ASIC和處理器供電時將輸出電容減至最低。
ADI LTM4652穩壓器整合故障保護功能，包括輸入/輸出過電壓和雙向過電流保護。LTM4652提供16 mm x 16 mm x 4.92 mm BGA封裝。
特點
- 雙通道±25A或單通道±50A輸出源極/汲極
- 輸入電壓範圍：4.5V至18V（絕對最高值為20V）
- 輸出電壓範圍：0.6V至7.5V（絕對最高值為8V）
- 在各種線路、負載及溫度下的總直流輸出錯誤，最高為±1.5%
- 可調整控制迴路補償
- 差分遠端感測放大器
- 電流模式控制/快速瞬態回應
- 多相並聯電流共用最高±300A
- 內建溫度監控器
- 可調整切換頻率或同步功能
- 過電流折疊保護
- 可選脈衝跳躍模式作業
- 軟啟動/電壓追蹤
- 輸入和輸出過電壓保護
- 16 mm x 16 mm x 4.92 mm BGA封裝
應用
- 測試與測量儀器
- 電信與網路設備
- 工業設備
影片
典型應用

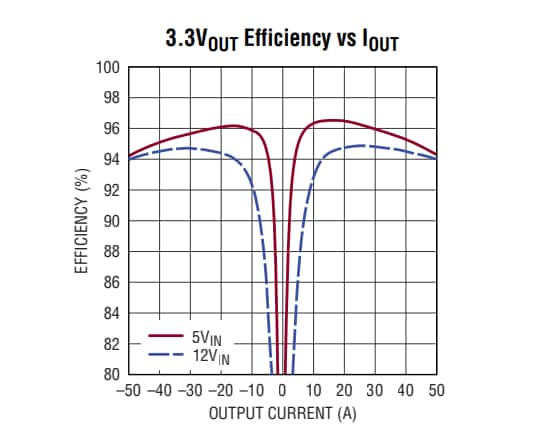

3.3VOUT效率與IOUT比較圖
開發工具
Analog Devices Inc. LTM4652 Demonstration Board (DC3230A)
Evaluation and development platform for the LTM4652 µModule® Regulator.
發佈日期: 2022-10-11
| 更新日期: 2024-09-30
