Analog Devices Inc. LTM8080 μModule穩壓器
Analog Devices Inc. LTM8080 µModule®穩壓器是一款40 VIN、雙通道500 mA或單通道1A、超低雜訊、超高PSRR的µModule穩壓器。LTM8080提供了串接結構，內含一個40 VIN降壓Silent Switcher穩壓器、整合式EMI雜訊屏蔽和雙通道高效能低壓差線性穩壓器。雙通道LDO穩壓器採用了ADI的超低雜訊和超高PSRR架構，為對噪聲敏感的應用供電。
ADI LTM8080是一款由切換器和LDO組成的整合式解決方案，兼具這兩種裝置的優勢，同時保持小巧的尺寸，且能大幅降低PCB配置的靈敏度。裝置整合控制器、電源開關、電感器和支援的元件。此外，穩壓器包含內建的電壓追蹤功能，可自動將VBUS設為標稱值2.5V或比VOUT1高1V（以較高者為準），能實現出色的雜訊效能，也能將功率消耗降到最低。
LTM8080採用經過熱強化的輕巧型 (9 mm x 6.25 mm x 3.32 mm) 包覆成型球柵陣列 (BGA) 封裝，專為標準表面黏著設備的自動化組裝所設計，且符合RoHS標準。
特點
- 由整合式降壓開關穩壓器供電的雙通道LDO穩壓器
- 整合EMI雜訊屏蔽的低雜訊Silent Switcher®架構
- 符合CISPR22 Class B和CISPR25 Class 5標準
- 小於1 μVRMS的超低輸出RMS雜訊（10 Hz至100 kHz）
- 2 nV/√Hz的超低輸出點雜訊（10 kHz時）
- 80 dB的超高PSRR（100 kHz時）
- 寬輸入電壓範圍：3.5V至40V
- 寬輸出電壓範圍：0V至8V
- 在TA = +85°C時，雙500 mA連續電流
- 具電壓追蹤功能，可將功耗降到最低
- 100 μA SET腳位電流，±1%初始精確度
- 可在200 kHz至2.2 MHz之間選擇切換頻率
- 外部同步
- 可程式電力良好狀態
- 可並聯以降低雜訊及提高電流
- 9mm x 6.25mm x 3.32mm BGA
應用
- PLL、VCO、混合器和LNA的射頻電源供應器
- 超低雜訊儀器
- 高速/高精準度資料轉換器
- 包括成像和診斷在內的醫療應用
影片

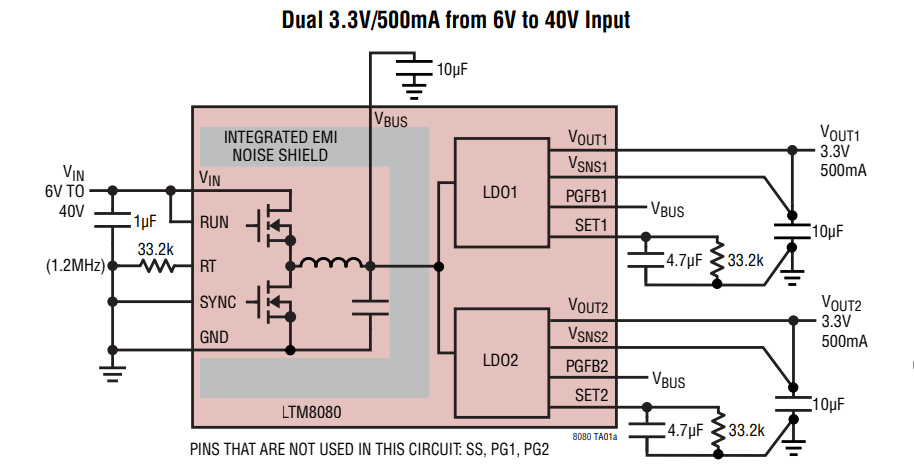

典型應用
雜訊譜相密度
相關評估板
Analog Devices Inc. DC3071A Evaluation Board
Designed to evaluate the LTM8080 μModule® regulator, a complete ultra-high PSRR solution.
