Analog Devices / Maxim Integrated MAX14828 IO-Link裝置收發器
Analog Devices MAX14828 IO-Link裝置收發器將高電壓功能整合到工業感測器，並包含具有主動式反極性保護功能的超低功耗驅動器 (C/Q)。MAX14828具有輔助數位輸入和UART介面，可用於更新韌體。高電壓容差允許使用微型TVS，可簡化瞬態保護。
Analog Devices MAX14828具有彈性的控制介面。腳位控制邏輯輸入允許未使用微控制器的開關感測器進行操作。對於使用微控制器的感測器，SPI介面具有多樣化的診斷功能。
對於IO-Link操作，提供UART介面，允許連接到微控制器UART。多工UART/SPI選項允許將一個串列微控制器介面用於共用的SPI和UART介面。
特點
- 具備小型感測器所需的低功耗
- 驅動器導通電阻：1.2Ω（典型值）
- 驅動100 mA負載時的功耗：50 mW（典型值）
- 高設定能力與高整合度，可減少SKU數量
- 輔助24V數位輸入
- 可選擇的驅動器電流：50 mA至250 mA
- 用於配置和監控的SPI或腳位控制介面
- 多工SPI/UART介面選項
- 5V和3.3V線性穩壓器
- 選購的外部電晶體支援更高的穩壓器負載
- 整合式LED驅動器
- 腳位與軟體相容於MAX14827A
- 穩定通訊
- 介面和供電腳位上的65V絕對最大額定值提供彈性的TVS保護
- 突波濾波器可提高突波與雜訊的承受能力
- 過熱關機
- 熱插拔電源保護
- 所有感測器介面輸入/輸出的反極性保護
- 作業溫度範圍：-40°C至+125°C
應用
- 工業用感測器
- IO-Link感測器與致動器
- 安全應用
評估套件
Analog Devices / Maxim Integrated MAX14828EVKIT Evaluation Kit
Fully assembled and tested circuit board that evaluates the MAX14828 IO-Link device transceiver.
其他資源

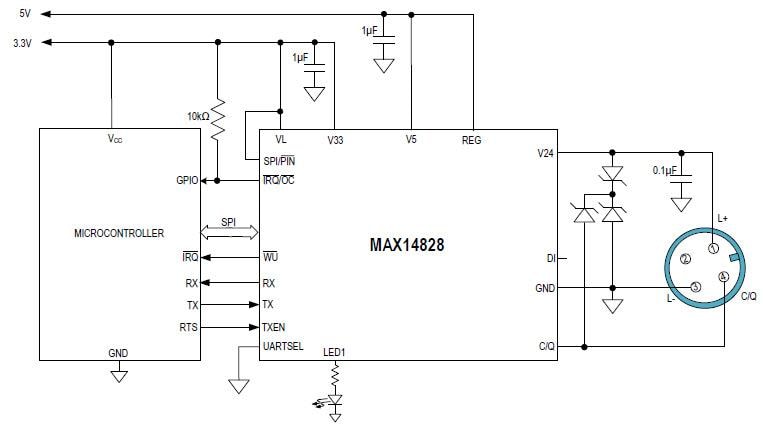

典型操作電路
