Analog Devices / Maxim Integrated MAX22445 4通道數位隔離器
Maxim Integrated MAX22445 4通道數位隔離器為經過強化、速度快且低功耗的數位隔離器。本裝置用於在不同電源區域的電路之間傳輸數位訊號，每通道在1Mbps速度下的耗電量為0.74mW。MAX22445隔離器提供單向通道組態，可容納任何的4通道設計，包括SPI、RS-485和數位I/O應用。此數位隔離器通道為隨時啟用，且裝置的輸出預設狀態可自行選擇。
MAX22445隔離器提供25Mbps或200Mbps的資料傳輸速率，隔離器兩端分別使用獨立的1.71V至5.5V電源供應，並提供3種方向組態。本裝置可在-40°C至125°C溫度範圍下運作。MAX22445 4通道數位隔離器採用16腳位寬體SOIC封裝，漏電距離和間隙為8mm。其典型應用包括隔離式SPI介面、電池管理、隔離式RS-485/RS-422和醫療系統。
特點
- 採用Maxim專利製程技術
- 經強化的電流隔離功能，可快速傳輸數位訊號：
- 最高資料傳輸速率200Mbps
- 可耐受5kVRMS長達60秒
- 可持續耐受1500VRMS
- 可耐受GNDA和GNDB之間1.2/50μs波形的±10kV突波
- 低耗電量：
- 每通道在1Mbps和1.8VDD下為0.74mW
- 每通道在1Mbps和3.3VDD下為1.4mW
- 每通道在100Mbps和1.8VDD下為3.2mW
- 提供多種選項可支援廣泛應用：
- 2種最高資料傳輸速率（200Mbps或25Mbps）
- 3種方向組態
- 高電位有效或低電位有效啟用輸入
- 2種固定輸出預設狀態（高/低）或透過腳位選擇（M/N版本）
應用
- 隔離式SPI介面
- 工業自動化的Fieldbus通訊
- 隔離式RS-485/RS-422與控制器區域網路 (CAN)
- 電池管理
- 醫療系統

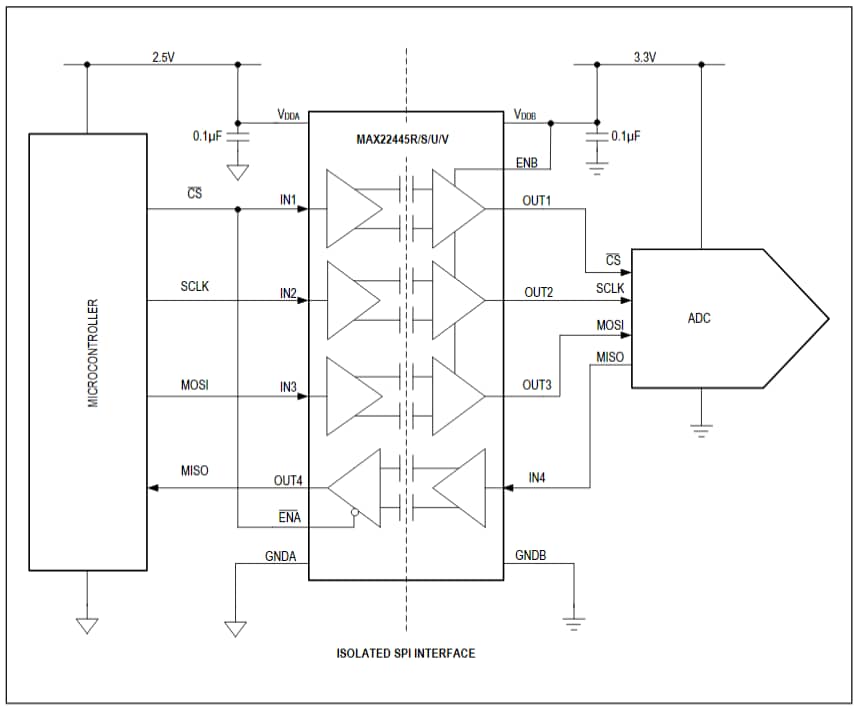

MAX22445應用方塊圖
Associated Development Tools
Analog Devices / Maxim Integrated MAX22441CE Evaluation Kit
Evaluates the MAX22440, MAX22441, and MAX22442 reinforced, four-channel digital isolators.
Analog Devices / Maxim Integrated MAX2244XWEVKIT評估套件
、設計用於評估經強化、速度快且低功耗的電流數位隔離器。
View Results ( 13 ) Page
| 零件編號 | 規格書 | 極性 | 數據率 | 絕緣類型 | 傳播延遲時間 | 最長下降時間 | 最長上升時間 |
|---|---|---|---|---|---|---|---|
| MAX22446CAWE+ |  |
Unidirectional | 25 Mb/s, 200 Mb/s | Capacitive Coupling | 6.1 ns | 3 ns | 2.4 ns |
| MAX22444CAWE+ | |
Unidirectional | 200 Mb/s | Galvanic Isolation | 6.1 ns | 3 ns | 2.4 ns |
| MAX22445FAWE+ | |
Unidirectional | 25 Mb/s, 200 Mb/s | Capacitive Coupling | 5.7 ns | 3 ns | 2.4 ns |
| MAX22445EAWE+ | |
Unidirectional | 25 Mb/s, 200 Mb/s | Capacitive Coupling | |||
| MAX22441CAEE+ | |
||||||
| MAX22441FAEE+ | |
||||||
| MAX22446EAWE+ | |
Bidirectional | 25 Mb/s, 200 Mb/s | Galvanic Isolation | 24.2 ns | 0.8 ns | 1 ns |
| MAX22446EAWE+T | |
Bidirectional | 25 Mb/s, 200 Mb/s | Galvanic Isolation | 24.2 ns | 0.8 ns | 1 ns |
| MAX22446CAWE+T | |
Unidirectional | 25 Mb/s, 200 Mb/s | Capacitive Coupling | 12 ns | 3 ns | 2.4 ns |
| MAX22441CAEE+T | |
發佈日期: 2018-06-27
| 更新日期: 2023-06-27
