Maxim Integrated MAX3051 Low-Supply Current CAN Transceivers

Maxim Integrated MAX3051
低供應電流CAN收發器

Maxim Integrated MAX3051低供應電流CAN收發器用來與控制器區域網路 (CAN) 通訊協定控制器與CAN中的匯流排線路連接。MAX3051可為匯流排提供差分傳輸能力，並為CAN控制器提供差分接收能力。

MAX3051主要適用於+3.3V單一供電應用，該應用不需汽車產業 (ISO 11898) 所指定的嚴格故障保護。MAX3051的特色為四種不同的操作模式：高速、斜率控制、待機與關機模式。高速模式讓資料速率高達1Mbps。

產品特色
  • 與相同LDO使用3V微控制器
    • 低至+3.3V的單一供電運作
  • 共模範圍超過ISO11898標準（-2V至+7V）
    • -7V至+12V寬廣共模範圍
  • 彈性運作最佳化效能與耗電量，以降低散熱
    • 四種操作模式
    • 高達1Mbps高速操作
    • 斜率控制模式可降低EMI（高達500kbps）
    • 待機模式
    • 低電流關機模式

  • 使用最小的機板空間
    • SOT23封裝
  • 耐用保護提高系統可靠性
    • ±12kV人體放電模式ESD保護
    • 過熱關機
    • 電流限制

    應用
  • 消費性應用
  • 工業控制與網路
  • 印表機JetLink
  • 電信背板

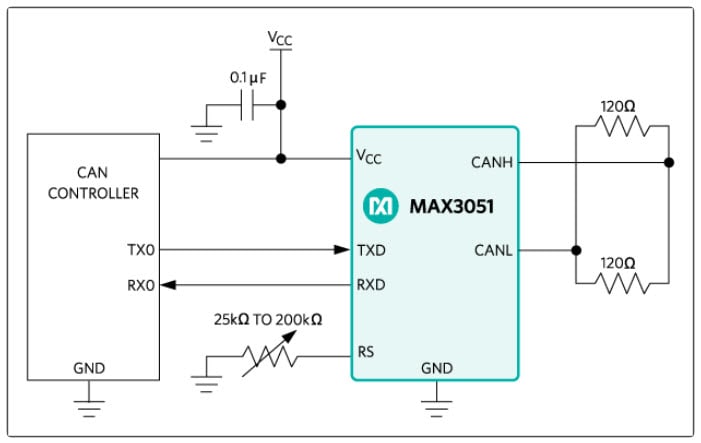

典型操作電路
Typical Operating Circuit
