Analog Devices Inc. MAX77655低IQ SIMO PMIC
Maxim Integrated MAX77655低IQ SIMO PMIC是一種適用於低功率應用的高度整合電源解決方案。MAX77655採用單電感器多輸出(SIMO)降壓-升壓穩壓器，這樣即可從單個電感器提供四個獨立的可程式功率軌道，以最小化總體解決方案尺寸。PMIC能提供700mA總輸出電流（3.7VIN、1.8 VOUT）。
透過雙向I2C介面，可以配置和檢查裝置狀態。內部開／關控制器可為穩壓器提供受控啟動定序，並在裝置開啟時提供監控功能。該裝置具備眾多工廠可程式選項，可針對大量應用進行訂製，實現更快速的上市時間。
Maxim Integrated MAX77655 PMIC採用小巧的3.95mm x 3.95mm WLP16封裝，理想適用於空間受限的應用。
特點
- 高度集成
- 4個輸出、單電感器多輸出(SIMO)降壓-升壓穩壓器
- 支援所有SIMO通道的0.5V至4.0V電壓範圍的輸出電壓
- 在低功率模式下啟用兩個輸出時，典型IQ為6.9μA
- 在3.7VIN和1.8VOUT時輸出電流超過700mA
- 3.7VIN和1.8VOUT時效率高達90%
- 4個輸出、單電感器多輸出(SIMO)降壓-升壓穩壓器
- 靈活及可配置
- I2C相容介面
- 工廠OTP選項可供選擇
- 尺寸小巧
- 3.95mm2晶圓級封裝(WLP)
- 16-Bump、0.5mm間距、4 x 4陣列
應用
- TWS BLUETOOTH®耳機和可聽戴設備
- 健身、健康、活動監測器和智慧型手錶
- 便攜式裝置
- 感測器節點和消費者物聯網(IoT)

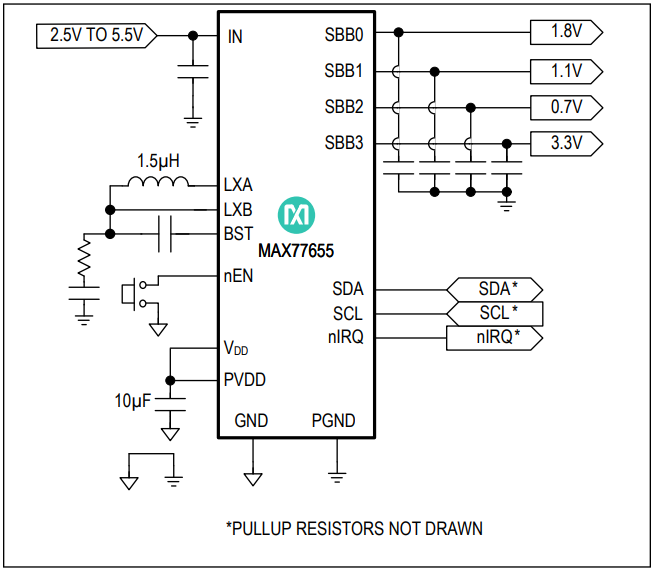

方塊圖
其他資源
開發工具
Analog Devices Inc. MAX77655 Evaluation Board
Used to experiment with the MAX77655 CCM single-inductor SIMO regulator.
資訊圖
發佈日期: 2020-09-15
| 更新日期: 2024-07-03
