Analog Devices / Maxim Integrated TMC2209-EVAL-KIT評估套件
Trinamic TMC2209-EVAL-KIT評估套件可結合TRINAMIC評估板系統或作為獨立評估板評估TMC2209電機驅動器。TMC2209-EVAL-KIT由三部分組成：微控制器板(LANDUNGSBRÜCKE)、連接器板(ESELSBRÜCKE)及驅動板(TMC2209-EVAL)。此設置允許快速、簡單的啟動，且可完全存取所有寄存器及完整的功能／診斷。
TMC2209-EVAL評估板
TMC2209-EVAL評估板評估超靜音TMC2209-LA電機驅動器積體電路，其適用於線圈電流高達2.8A（峰值）及2ARMS相電流的兩相步進電機。此板使用標準示意圖，提供多種選項用於測試不同運行模式。
TMC2209-BOB分線板
TMC2209-BOB分線板是一種具有專用TMC2209-LA晶片的開發板。此板旨在讓使用者有機會快速原型設計其應用程式。這使得在開發應用軟體時，可以立即使用TMC晶片檢查電機的運行情況。

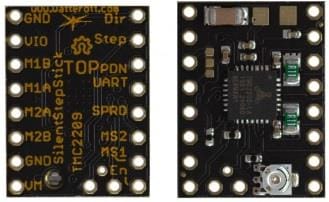

TMC2209 SilentStepStick板
SilentStepStick是一種基於TMC2209的2相電機步進驅動板。該驅動板與相同尺寸的StepSticks相容，其中一些還可以直接替換。
應用
- 相容設計升級
- 3D印表機
- 印表機及POS機
- 辦公及家庭自動化
- 紡織縫紉機
- CCTV及安全
- 自動櫃員機及現金回收機
- 暖通空調
- 電池驅動設備
典型安裝
支援的裝置
Analog Devices / Maxim Integrated TMC2209-LA Stepper Motor Driver IC
An ultra-silent step/dir driver for two-phase bipolar stepper motors with up to 2.8A coil current.
影片
View Results ( 4 ) Page
| 零件編號 | 規格書 | 產品 | 輸入電壓 | 輸出電流 |
|---|---|---|---|---|
| TMC2209SILENTSTEPSTICK |  |
Add-On Boards | 4.75 V to 28 V | 1.4 A |
| TMC2209-EVAL-KIT | |
Evaluation Kits | 5 V to 28 V | 1.7 A |
| TMC2209-BOB | |
Breakout Boards | 5 V to 28 V | 1.5 A |
| TMC2209-EVAL | |
Evaluation Boards | 5 V to 28 V | 1.7 A |
發佈日期: 2020-07-14
| 更新日期: 2026-02-03
