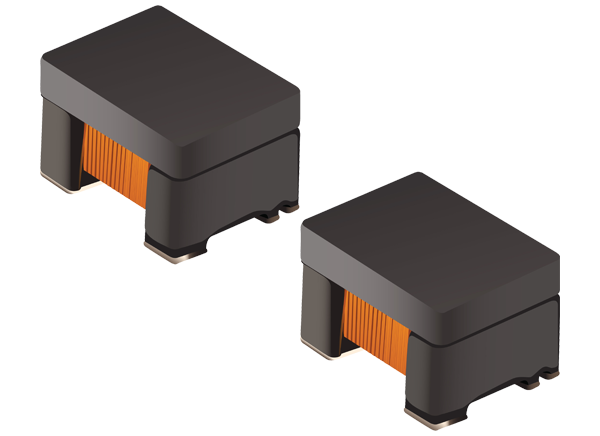

Bourns SM453230-x1N7YP GbE晶片LAN變壓器

Bourns SM453230-x1N7YP GbE晶片LAN變壓器為獨立式變壓器/共模晶片電感器，能為PCB的配置帶來高彈性。小巧的SM453230-x1N7YP變壓器尺寸為4.7 mm x 3.3 mm x 2.9 mm，與IEEE 802.3乙太網路，和1G/2.5G/5G Base-T (SM453230-231N7YP) 或10G Base-T (SM453230-121N7YP) 相容。這些裝置的作業溫度範圍介於-40°C至+85°C，是高速電信和網路裝置的理想選擇。

特點

  • 相容IEEE 802.3乙太網路

  • 相容
    • SM453230-121N7YP為10G Base-T
    • SM453230-231N7YP為1G/2.5G/5G Base-T
  • PoE+功能
  • 獨立式變壓器和共模晶片電感器，能為PCB的配置帶來彈性
  • 配對共模晶片電感器可減少EMI
    • SRF2012-900YA適用於SM453230-121N7YP
    • SRF2012A-801Y適用於SM453230-231N7YP
  • 溫度範圍：-40°C至+85°C
  • 不含鹵素、符合RoHS

規格

  • SM453230-121N7YP
    • 100 kHz、0.1V、0 mA時電感為120 µH
    • ±3%匝數比

    • 1 MHz到500 MHz的典型插入損耗為-2.0 dB，最大值-3.0 dB

    • 21 pF典型電容
    • 700 mA POE+
    • 1500 VAC hi-pot達60秒
  • SM453230-231N7YP
    • 電感

      • 100 kHz、0.1V、0 mA時為230 µH

      • 100 kHz、0.1V、15 mA時為200 µH

    • ±3%匝數比

    • 1 MHz到250 MHz的典型插入損耗為-1.5 dB，最大值-2.3 dB

    • 35 pF典型電容
    • 700 mA POE+
    • 1500 VAC hi-pot達60秒

產品資料

相關產品

SM453230-1x1N7Y Chip LAN Transformers

Bourns SM453230-1x1N7Y Chip LAN Transformers

Discrete transformer/common mode chip inductors offering flexibility in PCB layouts.

Learn More關於Bourns SM453230-1x1N7Y Chip LAN Transformers View Products與Bourns SM453230-1x1N7Y Chip LAN Transformers相關

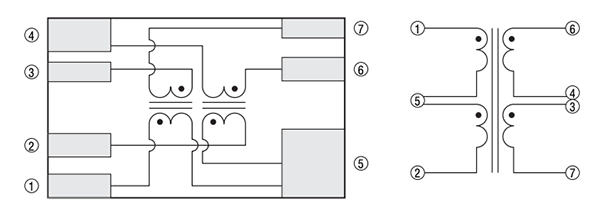

電器示意圖

電路圖 - Bourns SM453230-x1N7YP GbE晶片LAN變壓器

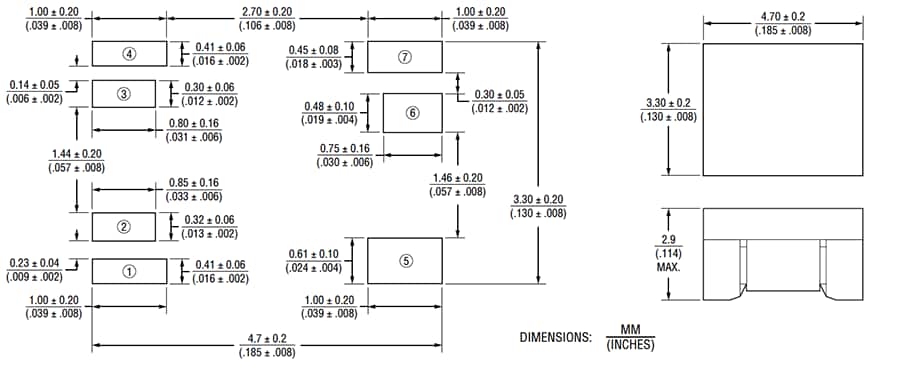

尺寸

機械製圖 - Bourns SM453230-x1N7YP GbE晶片LAN變壓器
