Broadcom ACPL-K70A/K73A高速光耦合器

Broadcom ACPL-K70A/K73A高速光耦合器是採用LED和整合式高增益光電探測器的高增益系列耦合器。這提供輸入和輸出之間的極高電流傳輸比率。這些光耦合器具有用於光敏二極體和輸出階段的獨立腳位，可實現LVTTL相容的飽和電壓和高速運行。VCC和VO終端連接在一起，以實現傳統的光電達靈頓操作。這些ACPL-K70A/K73A光耦合器具有低輸入電流、高電流增益、低功耗特色，可透過存取基地台調整增益頻寬。

ACPL-K70A/K73A光耦合器是表面貼裝裝置，採用行業標準的延伸SOIC-8封裝。這種延伸SOIC-8無需PCB穿孔。ACPL-K70A/K73A高速光耦合器適用於LVTTL/LVCMOS或其他低功耗應用。

特點

  • 低功耗
  • 高電流傳輸率
  • 延伸SO-8封裝
  • LVTTL/LVCMOS相容輸出
  • 可透過存取基地台調整增益頻寬

安全

  • 通過UL1577認證：5000 Vrms/1分鐘
  • CSA批准
  • 符合IEC 60747-5-5認證的強化絕緣

應用

  • EIA RS-232C/低輸入電流線路接收器
  • 低功耗系統：
    • 接地隔離
  • 線路電壓狀態指示燈
  • 低輸入功耗

規格

  • 3.3V至18V電源電壓範圍VCC
  • 0.04mA至12mA正向輸入電流範圍IF(ON)
  • -40°C至105°C操作溫度範圍
  • 0.8V正向輸入電壓VF(OFF)
  • 25mA輸出電流IO(AVG)

功能方塊圖

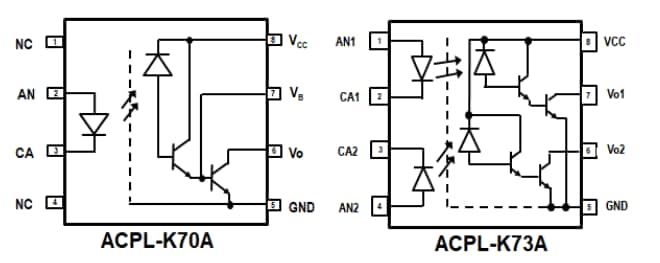

結構圖 - Broadcom ACPL-K70A/K73A高速光耦合器

封裝概述圖

機械製圖 - Broadcom ACPL-K70A/K73A高速光耦合器
