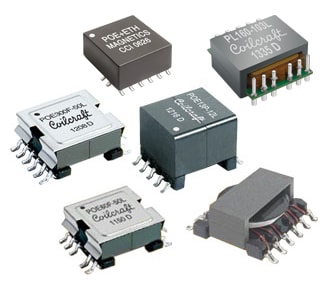

Coilcraft Flyback Transformers for PoE plus Appliacations

適用於PoE/PoE+應用的Coilcraft磁性元件

適用於PoE/PoE+應用的Coilcraft磁性元件專為相容於IEEE 802.3af/802.3at的乙太網路供電(PoE/PoE+)應用中的供電裝置(PD)設計。

這些產品已針對250kHz與36-72V輸入進行最佳化，提供從6W至最高30W的完整功率位準輸出範圍，並包含從3.3V至最高24V的多種電流與電壓組合。Coilcraft提供多種標準封裝結構，以支援小型尺寸或低矮設計等需求，PoE+訊號路徑磁性元件亦提供各種不同組合。

Coilcraft已新增兩組全新的表面黏著平面變壓器，額定操作電壓為48V、160W (PL160)及300W (PL300)，可在電源設備(PSE)端提供高效率的電源供應。
系列
產品特色產品資料購買
PoE300F

PoE300F Series 30W Flyback Transformers
  • 適用於30W應用的PoE Plus返馳變壓器
  • 以250KHz及36-72V輸入運作
  • 隔離：1500Vrms，1分鐘初級至次級；500 Vrms初級至輔助
  • 設計符合30W PoE IEEE 802.3at-2009標準
   Order Coilcraft Flyback Transformers for PoE plus Appliacations
​檢視產品清單
ETH1
Coilcraft ETH1
  • PoE Plus訊號路徑磁性元件
  • 350µH最小開路電感(補償電流35mA、25º C環境溫度時)
  • 可處理22.5mA最小DC偏移(85ºC時)
  • 繞組之間的隔離：1500Vrms
   Order Coilcraft Flyback Transformers for PoE plus Appliacations
檢視產品清單
PoE60C & PoE60D
Miniature Flyback Transformers for PoE
  • 迷你型返馳變壓器
  • 以250KHz及36-72V輸入運作
  • 1500Vrms繞組之間的隔離

   Order Coilcraft Flyback Transformers for PoE plus Appliacations
檢視產品清單
PoE60F & PoE13F
-40ºC to +125ºC Temperature Range Flyback Transformers for PoE
  • 返馳運作溫度範圍-40ºC至+125ºC
  • 專為6W與13W PoE應用設計
  • 可運作於36-72V輸入、250kHz
  • 1500 Vrms 1分鐘隔離初級及偏移至次級
   Order Coilcraft Flyback Transformers for PoE plus Appliacations
檢視產品清單
PoE30P, PoE70P, & PoE13P
-40ºC to +85ºC Temperature Range Flyback Transformers for PoE
  • 返馳運作溫度範圍-40ºC至+85ºC
  • 可在250kHz、36-72Vdc輸入的條件下以連續模式運作
  • 1500 Vrms，1分鐘從初級隔離並偏移至次級；500 Vrms，1分鐘隔離所有其他繞組
   Order Coilcraft Flyback Transformers for PoE plus Appliacations
檢視產品清單
PL160 & PL300
Coilcraft PL160 & PL300
  • 平面變壓器
  • 額定160W或300W
  • 可在200kHz與700kHz之間運作，標稱48V輸入
  • 1500 Vrms，1分鐘初級至次級隔離
  • 在安裝平面上方提供0.009" (0.229mm)間隙
PL160


PL300
​		 Order Coilcraft Flyback Transformers for PoE plus Appliacations
檢視產品清單
