Outdoor LED Lighting Solutions

戶外LED照明解決方案

Mouser提供您各種優異的產品以打造照明解決方案。以瞬態過電壓保護解決方案保護您的戶外與商用LED照明燈具，避免電突波造成損壞。

Littelfuse LSP05/LSP10耐熱突波保護模組為自我保護裝置，特別針對戶外與商用LED照明燈具所設計，可用於提供瞬態過電壓保護。  此模組可保護LED陣列，例如Cree的XLamp® CXB LED陣列，相較於前代產品，它能以相同的小型發光面提供高出33%的效率。

明緯(Mean Well)提供的LED電源供應器為直接相容於Cree XLamp® CXB LED陣列的驅動器。Molex 生產多種無焊解決方案，適用於安裝LED COB陣列，包括Cree的XLamp® CXB LED陣列。這些高溫陣列固定座使LED更容易整合至照明應用，無需使用特殊工具。

概觀

LED照明已逐漸取代傳統的戶外應用光源(水銀蒸氣、金屬鹵素及鈉汽)：

  • 電子看板
  • 泛光照明
  • 停車場
  • 道路照明
  • 街道照明
  • 交通照明
  • 隧道照明
  • 牆壁照明

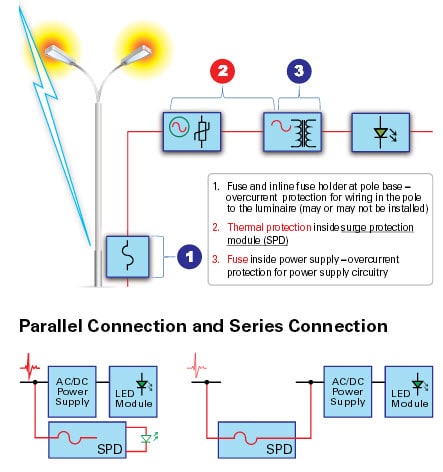

LED Solution Diagram

這是LED效率(更高的每瓦流明)、二次光學元件(更好的鏡頭/反射器)，以及更優異的散熱等技術創新的成果。AC電源線路上的瞬態突波事件會造成照明燈具損壞，為戶外LED照明設備帶來重大的威脅。

Mouser Electronics是您完整解決方案的供應商，包括LED陣列、LED陣列固定座、電源供應器及適當的突波保護模組。

Cree提供業界最多樣化的高效能LED產品組合。Cree的第二代CXA LED陣列，亦即CXB LED陣列系列，已針對戶外照明應用進行最佳化。

Molex的晶片直接封裝(chip-on-board) LED陣列固定座有助於降低整體系統成本，同時提升照明系統的可靠性。簡易的旋入式連接可精簡製造程序，同時簡化最新LED技術的整合。Molex提供完整的LED陣列固定座產品，適用於Cree陣列。

Mean Well是領先業界的LED交換式電源供應器製造商。Mean Well的設計可確保將最佳保護方案整合至LED驅動器模組。該公司多樣化的產品包括可搭配Cree生產之LED妥善運作的電源供應器。

Littelfuse為電路保護產品的全球領導廠商。該公司特別設計並生產以耐熱金氧變阻器(MOV)所建構的強大突波保護模組，它具備快速的熱反應，可為戶外/商用LED照明燈具提供優異的瞬態過電壓保護。

Mouser Electronics為您提供上述所有照明產品創新，讓您的LED照明持續照耀。

Littelfuse電路保護


為了保護戶外LED照明設備以避免閃電誘發突波而造成損壞，必須轉移高電壓/高電流瞬態干擾以避開照明燈具中敏感的電子元件。戶外LED照明設備中採用各種突波保護裝置(SPD)，以抑制突波能量並降低突波衝擊。這些裝置包括金氧變阻器(MOV)、氣體放電管(GDT)及瞬態電壓抑制(TVS)二極體。上述元件設計為在正常運作時，於電路中保持「待命」。當發生異常高電壓瞬態時，就會啟動以吸收瞬態能量，然後恢復待命模式。其中的MOV是較受歡迎的技術，而且廣泛用於配電板以其他突波保護，因其具備較好的突波能量處理能力，並可快速回應瞬態電壓。因此，MOV亦適合在戶外LED照明應用中做為突波保護裝置使用。

Littelfuse LSP05與LSP10突波保護模組為業界首創適用於戶外照明應用的互連、20kA指示突波保護器系列產品。上述突波保護模組特別針對戶外照明應用(包括商用LED照明燈具)的嚴苛環境而特別設計。這些裝置可自我保護，並以Littelfuse耐熱壓敏電阻(MOV)技術為基礎。

這些突波保護模組可保護電子設備，以符合IEEE C62.41.2「美國電機電子工程師協會對1000V以下低壓交流電路突波特性之建議實務」，C類10kV/10kA高曝露狀況。這些模組亦符合美國能源部都市固態照明協會(MSSLC)的都市路燈型號規格，並符合UL1449 Type 4元件裝配識別。

Littelfuse LSP05與LSP10突波保護模組的照明應用包括戶外與商用LED照明、道路照明、交通照明、都市照明、電子看板、牆壁照明、停車場及車庫照明、倉庫照明、泛光照明、隧道照明及住宅區街道照明。

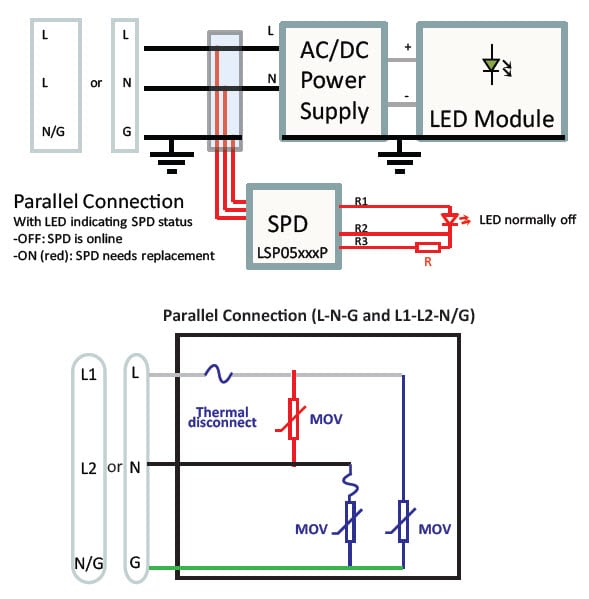

LSP05設計圖
LSP05 Design Schematic

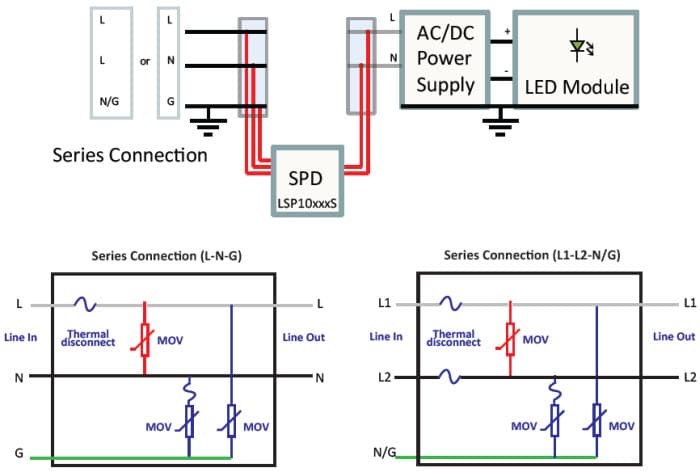

LSP10設計圖
LSP10 Design Schematic

Mean Well LED電源供應器

Mean Well提供12W-320W、共計1,000種型號(100個系列)的完整LED電源供應器產品。其中大多數產品符合UL1310 Class 2、UL8750、EN61347-2-13、EN61000-3-2 Class C (諧波電流)及IP20~67等規範。

Mean Well LED電源供應器適用於：

  • 街道照明
  • 建築照明
  • 裝飾照明
  • 嵌入式照明
  • 室內照明
  • 舞台與劇院照明
  • LED看板

Mean Well的HLG與HVG非常適合LED街道照明、戶外LED照明及一般戶外應用。這些產品皆適用於通用的AC輸入範圍。它們採用金屬外殼封裝以提供保護，避免外物造成損壞。這些產品的內部是密封的，並提供IP-65或IP-67防護等級。它們提供廣大的功率範圍，因此適用於各種應用。另外，Mean Well的所有電源供應器皆具備高效能，確保電源不會變成熱能而浪費，且可充分提供電力以驅動LED。Mean Well的所有產品皆提供五年標準保固，客戶可以安心長期使用其電源供應器。

Cree CXB LED

相較於傳統照明解決方案，Cree供應的LED可提供優異的照明效能、耗用較少的能源，且不須費心維護。事實上，Cree LED的許多發展已形成當今LED照明產業的標準。

Cree XLamp® CXB LED陣列為尺寸最小的CXA系列第二代產品，並以相同的小型發光表面(LES)提供高出33%的效率。上述高效能第二代CXA LED陣列採用與前代相同的硬體設計，因此照明產品製造商可充分運用現有的光學元件、機械與電子設計元件，無需額外的成本即可加快產品上市的速度。CXB系列安裝至燈具時，其超長的額定使用壽命及輕薄短小的結構可額外提供節能的優點，並大幅縮減更換燈泡的維護成本。

Molex CXB LED固定座

LED技術已證實可減少能源消耗量，且已成為更可靠、有效率、容易使用並符合一般照明需求的照明方式。

Molex的LED陣列固定座很適合OEM燈具製造商，它可簡化Cree XLamp能源效率陣列的LED安裝程序，並利用壓縮接點以免除手工焊接來縮短安裝時間。

Molex利用無與倫比的互連技術，提供無焊解決方案將LED陣列安裝至OEM設計中。LED陣列固定座可簡化LED安裝程序，因為它無須以手工或SMT焊接，也不需要昂貴的SMT設備。此固定座可供客戶將LED陣列快速安裝至燈具，並可在現場進行更換，同時促進現有應用的升級。

​LED晶片直接封裝(CoB)預先固定功能可在最終組裝之前，將LED陣列固定在固定座上，因此可縮短安裝時間。其平坦的表面以及發光表面(LES)四周的斜角，可輕易連接二次光學元件而不會中斷光線輸出。它擁有簡潔洗練的外觀。

​
