Espressif Systems ESP32-DevKitC開發板
Espressif Systems ESP32-DevKitC開發板為省空間的小型開發板，設計用於支援各種ESP32模組。大部分I/O腳位均已引出到兩側的腳位插頭，以便於連接。可視需要將這些腳位連接到周邊裝置。使用模擬電路板時，也可透過標準插頭，讓開發變得簡單又方便。
特點
- 32-bit Xtensa® dual-core at 240MHz
- Wi-Fi® IEEE® 802.11b/g/n 2.4GHz
- BLUETOOTH® 4.2 BR/EDR and BLE
- 520KB SRAM (16KB for cache)
- 448KB ROM
- 34x GPIOs, 4x SPI, 3x UART, 2x I2C, 2x I2S, RMT, LED PWM, and 1x host SD/eMMC/SDIO
- 1x slave SDIO/SPI, TWAI®, 12-bit ADC, and Ethernet
應用
- IoT projects
- Home automation
- Wearable devices
- Sensor data collection
- Prototyping
- Robotics
- Smart agriculture
- Mesh networking
- Audio applications
- Educational projects
所需器材
- USB A/micro USB B cable
- Computer running Windows, Linux, or macOS

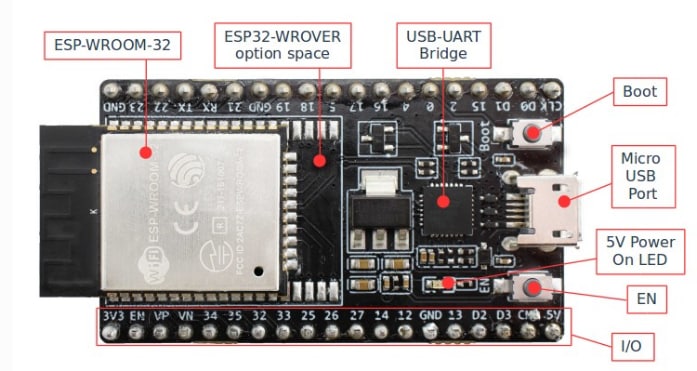

功能說明
• ESP32-WROOM-32
ESP32-WROOM-32模組已焊接在ESP32-DevKitC V4開發板上。可選購ESP32-WROOM-32D、ESP32-WROOM-32U或ESP32-SOLO-1模組進行焊接，以代替ESP32-WROOM-32。
• USB-UART Bridge
單晶片USB-UART Bridge可支援高達3 Mbps的資料傳輸速率。
• 開機
下載鍵：按住開機鍵並按下EN鍵，可啟動韌體下載模式。接著使用者可透過序列埠下載韌體。
• Micro USB連接埠
USB介面。用作開發板的電源和PC與ESP模組之間的通訊介面。
• 5V電源開啟LED
此LED亮起，表示開發板由USB或外部5V電源供電。如需詳細資料，請參閱相關文件中的示意圖。
• EN
重設鍵：按住此鍵可重設系統。
• I/O
ESP模組上的大部分腳位皆已引出至開發板上的腳位插頭。使用者可以對ESP32進行程式設計，以啟用PWM、ADC、DAC、I2C、I2S、SPI等多種功能。
方塊圖
