Hirose FFC/FPC連接器Hirose Electric專業生產FPC連接器
當小中心線間距使較大線對板連接器不切實際時，柔性印刷電路(FPC)連接器便是理想之選。隨著市場向小型化方向發展，為了應對不斷擴大市場帶來的挑戰（要求更小中心線間距或節距、更小尺寸和更輕便的互連解決方案），FPC連接器隨即應運而生。Hirose FPC解決方案提供與旋轉執行器的可靠連接，以保護電纜終端和具有特殊觸點設計的堅固鎖結構。
|
Hirose FFC/FPC連接器宣傳單 概述
Hirose FPC解決方案適用於FFC到FPC及板到FPC的連接（節距高度為0.2mm、0.3mm、0.4mm、0.5mm和1.0mm）。
|
FPC節距0.2mm
|
FPC節距0.3mm | FPC節距0.4mm | FPC節距0.5mm | FPC節距1mm | |
|
安裝高度(mm)
|
|||||
| 4 | DF40 | ||||
| 3.5 | DF40 | ||||
| 3 | FH30 | FH30M, DF40 | |||
| 2.55 |
|
FH28
|
FH28 | ||
| 2.5 |
DF40
|
FH41
|
|||
| 2 |
DF40
|
FH12, FH52 |
FH12
|
||
| 1.8 |
FH31H/FH31S
|
FH31H/FH31S
|
|||
| 1.5 |
DF18,
DF40
|
DF23
|
|||
| 1.3 | BM14 | ||||
| 1.25 |
FH23
|
||||
|
1.2
|
FH29B
|
FH33 |
FH33
|
FH33
|
|
|
1
|
FH26
|
FH34S（後翻轉）
|
|||
|
最大1
|
FH36、FH39（後翻轉）
|
||||
|
0.6
|
BM10 | ||||
| 0.8 | BM10, BM14 | ||||
|
0.9 - 0.93
|
FH19C/FH19SC | ||||
|
0.9
|
FH35、FH35C（後翻轉）
|
DF30
|
|||
| FPC節距0.2mm |
FPC節距0.3mm
|
FPC節距0.4mm |
FPC節距0.5mm
|
FPC節距1mm | |
|
垂直安裝
|
F12-
FH48
|
FH12
|
|||
FFC/FPC
|
系列
|
連接器描述
|
位置數量
|
規格
|
|
FH12
 檢視產品 |
FPC及FFC連接器、上下接觸 翻轉鎖型、垂直安裝、翻轉鎖 （一觸式旋轉系統）、 ZIF結構
|
4, 5-20, 22, 24-26, 28-29, 30, 32-36, 40, 42, 45, 49, 50, 53, 60 |
電流額定值(A)（最大值）：0.4 安裝高度(mm)：2，2.4，4.85 FPC厚度(mm)：0.18，0.3 觸點配接區鍍層：金 終端節距(mm)： 0.5，1，2 操作溫度範圍(ºC)：-40至70、85 |
|
FH19C/FH19SC
 檢視產品 |
FPC及FFC連接器，PCB上安裝高度0.9mm、深度3mm，二次成型結構，翻轉鎖（一觸式旋轉系統）ZIF結構
資料表 |
4-10, 12-18, 20-22, 24, 26, 27-28, 30, 32, 34, 40, 45, 50 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：0.9、0.93 FPC厚度(mm)：0.2、0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-55至85 |
|
FH23
檢視產品 |
FPC連接器、1.25mm PCB安裝高度、LIF結構、二次成型結構、翻轉鎖（一觸式旋轉系統）、水平交錯銷設計
|
15, 17, 21, 23, 25, 27, 31, 33, 37, 39, 45, 51, 61, 71 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：1.25 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.6 操作溫度範圍(ºC)：-55至85 |
|
FH26
 檢視產品 |
0.3mm觸點間距、PCB上1.0mm、FPC連接器 |
13, 15, 17, 21, 23, 25, 27, 29, 31, 33, 35, 37, 39, 41, 45, 51, 55, 57, 61, 71 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：1 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.6 操作溫度範圍(ºC)：-55至85 |
|
FH28
檢視產品 瞭解更多 |
FPC連接器、0.5mm觸點間距、PCB上安裝高度2.55mm、翻轉鎖ZIF |
10, 20, 28, 30, 40, 50, 55, 60, 64, 68, 74, 80 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：2.55 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5、1 操作溫度範圍(ºC)：-40至85、95 |
|
FH29B
 檢視產品 |
0.2mm觸點間距、1.2mm高FPC連接器 |
22, 24, 34, 40, 44, 50, 60, 70, 80, 90, 100, 120 |
電流額定值(A)（最大值）：0.25 安裝高度(mm)：1.2 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-55至85 |
|
FH30
檢視產品 |
多針FPC連接器、0.3mm及0.4mm觸點節距 |
80, 96 |
電流額定值(A)（最大值）：0.15、0.3 安裝高度(mm)：3 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.3、0.4 操作溫度範圍(ºC)：-40至85 |
FH31  檢視產品 |
0.5mm觸點節距、高1.8mm (2.4mm) FPC及FFC連接器 |
64, 68, 80 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：1.8、2.4 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-40至85 |
FH33  檢視產品 |
0.5mm觸點節距、1.2mm高FPC及FFC連接器
資料表 |
4, 6, 9-10, 12, 14, 16, 19, 20, 26, 28, 30, 32, 36, 40, 45, 65 |
電流額定值(A)（最大值）：0.4、0.5 安裝高度(mm)：1.2 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.4、0.5 操作溫度範圍(ºC)：-55至85 |
FH34S  檢視產品 |
0.5mm觸點間距、高1.0mm、上觸式、後翻轉FPC/FFC連接器
資料表 |
4, 8, 11, 14, 16, 20, 22, 23, 24, 26, 30, 32, 34 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：1 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-55至85 |
FH35  檢視產品 |
觸點間距0.3mm、高0.9mm、雙面引線終端、上觸式、後翻轉FPC連接器
資料表 |
11, 15, 19, 21, 25, 27, 31, 33, 35, 39, 41, 45, 51 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：0.9 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.6 操作溫度範圍(ºC)：-55至85 |
FH35C  檢視產品 |
觸點間距0.3mm、高0.9mm、上下觸點、後翻轉FPC連接器、改良FPC保持力、支持高速傳輸
資料表 |
9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 31, 33, 35, 37, 39, 41, 45, 49, 51 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：0.9 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.6 操作溫度範圍(ºC)：-55至85 |
|
FH36
 檢視產品 |
觸點間距0.3mm、最大高1.0mm的FPC連接器 |
15, 17, 19, 23, 25, 27, 29, 33, 35, 39, 45, 51, 61 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：1 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.3 操作溫度範圍(ºC)：-55至85 |
|
FH39
檢視產品 |
觸點間距0.3mm、高1.0mm、上下觸點、後翻轉FPC連接器 |
23, 25, 27, 29, 33, 39, 45, 51, 61, 67 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：1 FPC厚度(mm)：0.2 觸點配接區鍍層：金 終端節距(mm)：0.3 操作溫度範圍(ºC)：-55至85 |
|
FH40
檢視產品 瞭解更多 |
0.5mm觸點間距、FPC及FFC垂直安裝堅固型連接器 |
10, 20, 24, 30, 40, 45, 50, 60, 64 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：5.8 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：1 操作溫度範圍(ºC)：-55至85 |
|
FH41
 檢視產品 瞭解更多 |
遮罩FFC用觸點間隔0.5mm高速傳輸連接器 資料表 |
40, 50, 68 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：2.5 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-40至85 |
|
FH42
檢視產品 瞭解更多 |
觸點間距0.3mm、高0.65mm、雙面引線、上觸點、後翻轉FPC連接器 資料表 |
19, 31 |
電流額定值(A)（最大值）：0.2 安裝高度(mm)：0.65 FPC厚度(mm)：0.12 觸點配接區鍍層：金 終端節距(mm)：0.6 操作溫度範圍(ºC)：-55º至85ºC |
|
FH48
 檢視產品 瞭解更多 |
0.5mm觸點間距，垂直安裝，固件，遮罩FFC用高速傳輸連接器 |
31, 40, 50 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：2.5 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-40至85 |
FH52  檢視產品 瞭解更多 |
節距0.5mm，高度2mm，FPC/FFC連接器固件 |
8, 11, 12, 15, 18, 25, 28, 40, 50, 60 |
電流額定值(A)（最大值）：0.5 安裝高度(mm)：2 FPC厚度(mm)：0.3 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-40至85 |
板對FPC
|
系列
|
連接器描述
|
位置數量
|
規格
|
|

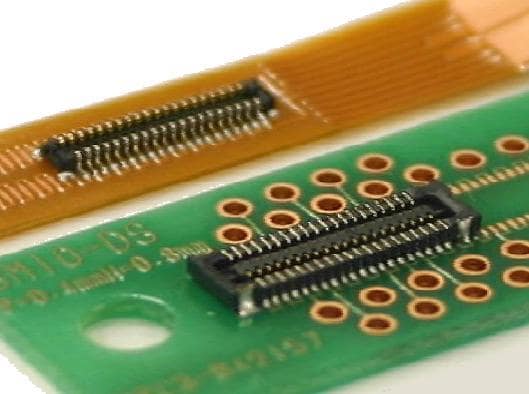

BM10
瞭解更多 |
觸點間距0.4mm，堆疊高度0.8mm，板對FPC連接器 |
10, 16, 20, 24, 30, 34, 40, 44, 50, 60 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：0.8 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-35至85 |
|
BM14
|
0.4mm節距、0.8/1.3mm堆疊高度、FPC對板連接器 |
10, 20, 24, 30, 40, 44, 54, 60, 64 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：0.8，1.3 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-35至85 |
BM20
|
0.8mm高板對板堆疊、板對板及板對FPC、 |
20, 24, 30, 40, 44, 50, 60 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：1.5 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-35至85 |
|
DF18
|
1.5mm高板對板堆疊、板對FPC、兩件式連接器 |
20, 30, 40, 50, 60, 70, 80, 100, 120 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：0.8 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-35至85 |
|
DF23
檢視產品 |
1.5mm高板對板堆疊、板對FPC、兩件式連接器 |
10, 12, 14, 16, 18, 20, 22, 30, 40, 50, 60 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：1.5 觸點配接區鍍層：金 終端節距(mm)：0.5 操作溫度範圍(ºC)：-35至85 |
|
DF30
|
0.4mm觸點間距、PCB對PCB堆疊高0.9mm、PCB對FPC連接器 |
10, 14, 20, 22, 24, 30, 34, 40, 44, 50, 60, 70, 80 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：0.9 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-35至85 |
|
DF37
檢視產品 |
0.4mm觸點間距、高1.0mm、板對板、板對FPC連接器 |
10, 16, 20, 24, 30, 40, 50, 60, 74 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：1.0 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-35至85 |
|
DF40
|
觸點間距0.4mm、PCB對PCB堆疊高1.5mm、PCB對FPC連接器 |
10, 20, 24, 30, 40, 44, 50, 60, 70, 80, 90, 100 |
電流額定值(A)（最大值）：0.3 安裝高度(mm)：1.5，2.0，2.5，3.0，3.5，4.0 觸點配接區鍍層：金 終端節距(mm)：0.4 操作溫度範圍(ºC)：-35至85 |
