Cypress低功耗藍牙(BLE)模組與開發工具為PSoC 4 BLE、PRoC BLE及EZ-BLE模組的產品組合。PSoC 4 BLE與PRoC BLE為單模解決方案，目前已完全符合藍牙4.2標準。選擇Cypress的BLE可確保產品符合藍牙4.2規格，並開發最佳的藍牙技術。

PSoC 4 BLE（智慧藍牙）

Cypress PSoC 4是以ARM®為基礎的PSoC，採用低功率Cortex®-M0核心，並結合獨特的可程式混合訊號硬體IP，因此可提供具有彈性及擴充性的低功率混合訊號架構。透過PSoC Creator使用PSoC4建立獨特的設計，縮短開發時程並加速上市時間。


PSoC 4整合可程式類比前端、數位邏輯、CapSense®使用者介面及BLE (智慧藍牙)無線電。PSoC包含免授權費且相容於藍牙4.2的BLE通訊協定堆疊。

​最新PSoC 4 BLE裝置配備256KB/128KB快閃記憶體、32KB/16KB SRAM、全新藍牙4.2，以及可強化安全性的LE安全連線。PSoC 4亦具備LL Privacy 1.2，可提供具有高能源效率的隱私權功能，並透過LE Data Length Extension，資料傳輸速率最高可達到2.6倍。

以PSoC 4快速無縫連接無線裝置，並為智慧型手機或平板電腦提供通用連線。

​應用範圍包括運動與健康監控器、穿戴式裝置、醫療裝置、家用自動化、遊戲控制器，以及以感測器為基礎的低功率物聯網系統。


產品特色
  • 32位元MCU子系統
  • 48MHz ARM Cortex-M0 CPU含DMA
  • 最大256KB快閃記憶體及32KB SRAM
  • 可程式AFE
  • 四個運算放大器，可設定為PGA、比較器、濾波器等
  • 一個12位元1Msps SAR ADC
  • 可程式數位邏輯
  • 四個通用數位區塊(UDB)：自訂數位周邊裝置
  • 四個可設定的TCPWM區塊：16位元計時器、計數器或PWM
  • 兩個可設定的序列通訊區塊(SCB) I2C主控或從屬、SPI主控或從屬，或UART
  • 封裝
  • 56-pin QFN、68/76-ball CSP及薄型CSP
  • CapSense含SmartSense自動調校
  • 一個Cypress電容式Sigma-Delta (CSD)控制器含觸控板功能
  • 提供符合藍牙4.2的智慧藍牙連線
  • 2.4GHz BLE無線電含內建Balun

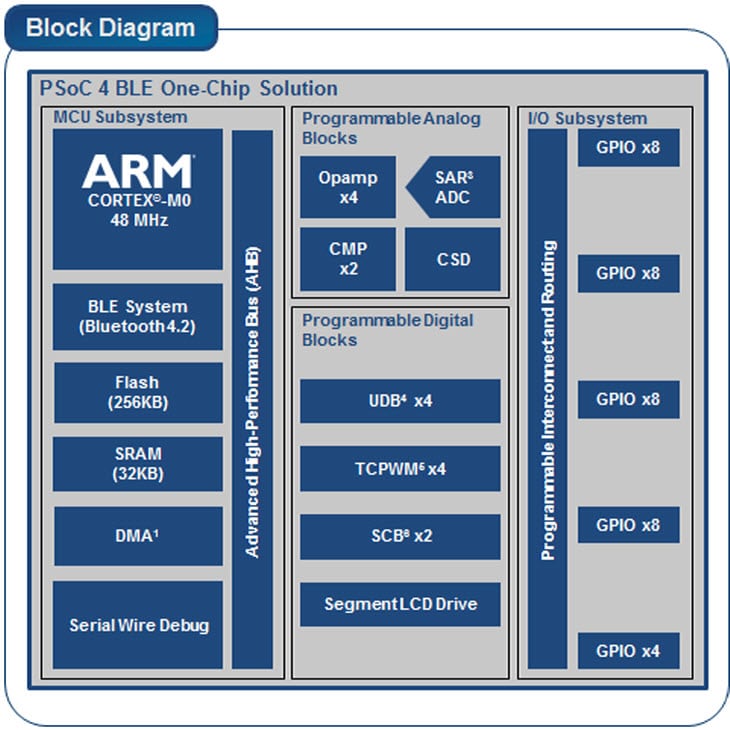

Cypress PSoC 4 Block Diagram

開發工具與套件

Cypress CY5670 CySmart USB DongleCypress CY5670 CySmart USB硬體鎖用於BLE與USB橋接，採用Cypress的PRoC BLE (CYBL10162-56LQXI)與PSoC 5LP (CY8C5868LTI-LP039)裝置。此硬體鎖可用於Cypress的CySmart Windows工具，以測試及偵錯BLE裝置。
Cypress CY5671 PRoC™ BLE ModuleCypress CY5671 PRoC™ BLE模組可為任何嵌入式系統新增BLE連線功能，包括兩個用於天線匹配網路的晶體、PCB天線及其他被動元件。CY5671可存取所有GPIO，並可插入CY8CKIT-042-BLE藍牙低功耗Pioneer套件，或搭配外部程式設計工具使用，例如CY8CKIT-002 MiniProg3 (另售)。
Cypress CY5677 CYSMART BLE 4.2 USB DongleCypress CY5677 CYSMART BLE 4.2 USB硬體鎖用於BLE與USB橋接，具備相容於藍牙4.2的PRoC BLE，以針對藍牙低功耗(BLE)系統進行測試及偵錯。此硬體鎖可搭配使用CySmart BLE測試與偵錯工具(Windows® PC)，在您的電腦上模擬BLE主機。
CY8CKIT-002 PSoC® MiniProg3 Program and Debug KitCY8CKIT-002 PSoC® MiniProg3程式與偵錯套件包含10-pin帶狀纜線，可連接至標準10-pin JTAG接頭。它利用PSoC 3、PSoC 4及PSoC 5LP架構，而裝置本身則支援5-pin ISSP程式設計接頭，以用於PSoC 1架構。5-pin連接器亦支援USB-I2C橋接功能，同時是CY3240功能的超集合。請注意，CY8CKIT-002僅包含Miniprog3與支援纜線。
Cypress CY8CKIT-042-BLE Bluetooth® Low Energy Development KitCypress CY8CKIT-042-BLE低功耗Bluetooth®開發套件能夠使用PSoC Creator，進行系統層級設計，而PSoC Creator內含多種範例專案，可協助您完成低功耗藍牙混合訊號內嵌式設計。PSoC Creator的全新藍牙智慧元件已將藍牙低功耗v4.1規格納入，方便您進行簡單的拖放設計。
Cypress CY8CKIT-141 PSoC 4 BLE SMA ModuleCypress CY8CKIT-141 PSoC 4 BLE SMA模組為易用的解決方案，可用於建立完整的BLE系統。此模組具備一個PSoC 4 BLE裝置、兩個晶體、SMA連接器、其他被動元件，且能夠存取裝置的所有GPIO。
Cypress CY8CKIT-143A PSOC® 4 BLE 256K ModuleCypress CY8CKIT-143A PSOC® 4 BLE 256K模組為設計師提供通過認證的45x27x2mm易用解決方案，可供建立完整的藍牙®低功耗(BLE)系統。CY8CKIT-143A包括一個內含256KB內部快閃記憶體的PSoC 4 BLE裝置、24MHz與32.768kHz晶體、PCB天線及其他被動元件。

PRoC BLE（智慧藍牙）

Cypress PRoC BLE以ARM Cortex-M0為基礎，係為簡單易用的連線MCU。PRoC整合多種周邊裝置，例如提供觸控功能的CapSense以及高效能ADC。PRoC亦整合了序列介面及BLE或智慧藍牙無線電。

PRoC BLE包含免授權費且相容於藍牙4.2的BLE通訊協定堆疊。PRoC BLE裝置現配備256/128KB快閃記憶體及32/16KB SRAM，具備全新藍牙4.2功能，並透過LE安全連線強化安全性。PRoC 4亦具備LL Privacy 1.2，可提供具有高能源效率的隱私權功能，並透過LE Data Length Extension，資料傳輸速率最高可達到2.6倍。

應用範圍包括BLE連線、無線觸控滑鼠、含觸控板的無線鍵盤、無線觸控板、含觸控板的無線遙控器，以及無線玩具。


產品特色
  • 32位元MCU子系統
  • 48MHz ARM Cortex-M0 CPU含DMA
  • 最大256KB快閃記憶體及32KB SRAM
  • CapSense含SmartSense自動調校
  • 一個Cypress電容式Sigma-Delta (CSD)控制器含觸控板功能
  • 類比與數位周邊裝置
  • 一個12位元1Msps SAR ADC
  • 四個可設定的TCPWM區塊、16位元計時器、計數器或PWM
  • 兩個可設定的序列通訊區塊(SCB) I2C主控或從屬、SPI主控或從屬，或UART
  • 專屬I2S Tx/Rx介面
  • 最多四個額外的PWM
  • 封裝
  • 56-pin QFN、68/76-ball CSP及薄型CSP
  • 提供符合藍牙4.2的智慧藍牙連線
  • 2.4GHz BLE無線電含內建Balun
Cypress PRoC BLE Block Diagram

開發工具與套件

Cypress CY5670 CySmart USB DongleCypress CY5670 CySmart USB硬體鎖用於BLE與USB橋接，採用Cypress的PRoC BLE (CYBL10162-56LQXI)與PSoC 5LP (CY8C5868LTI-LP039)裝置。此硬體鎖可用於Cypress的CySmart Windows工具，以測試及偵錯BLE裝置。
Cypress CY5671 PRoC™ BLE ModuleCypress CY5671 PRoC™ BLE模組可為任何嵌入式系統新增BLE連線功能，包括兩個用於天線匹配網路的晶體、PCB天線及其他被動元件。CY5671可存取所有GPIO，並可插入CY8CKIT-042-BLE藍牙低功耗Pioneer套件，或搭配外部程式設計工具使用，例如CY8CKIT-002 MiniProg3 (另售)。
Cypress PRoC BLE CY5674 PRoC BLE SMA ModuleCypress PRoC BLE CY5674 PRoC BLE SMA模組為完整解決方案，可為任何嵌入式系統新增BLE連線功能。此模組具備一個PRoC BLE裝置(CYBL10563)、兩個晶體、SMA連接器及其他被動元件，且能夠存取裝置的所有GPIO。
Cypress CY5677 CYSMART BLE 4.2 USB DongleCypress CY5677 CYSMART BLE 4.2 USB硬體鎖用於BLE與USB橋接，具備相容於藍牙4.2的PRoC BLE，以針對藍牙低功耗(BLE)系統進行測試及偵錯。此硬體鎖可搭配使用CySmart BLE測試與偵錯工具(Windows® PC)，在您的電腦上模擬BLE主機。
Cypress CY8CKIT-042-BLE Bluetooth® Low Energy Development KitCypress CY8CKIT-042-BLE低功耗Bluetooth®開發套件能夠使用PSoC Creator，進行系統層級設計，而PSoC Creator內含多種範例專案，可協助您完成低功耗藍牙混合訊號內嵌式設計。PSoC Creator的全新智慧藍牙元件已將低功耗藍牙v4.1規格納入，方便您進行簡單的拖放設計。

EZ-BLE模組（智慧藍牙)

EZ-BLE模組為充分整合、完全認證的可程式模組，其設計簡單易用，可縮短上市時間。每個智慧藍牙模組皆包含Cypress的PRoC或PSoC 4 BLE晶片、兩個晶體、晶片或走線天線、屏蔽與被動元件。


EZ-BLE PRoC模組特色
  • 尺寸僅10x10x1.8mm
  • 完全認證可加快設計週期
  • 符合藍牙4.1標準，並取得QDID列名
  • 遵循國際RF法規：FCC（美國）、IC（加拿大）、MIC（日本）、CE（歐洲）及KC（韓國）
  • 48MHz ARM Cortex-M0微控制器
  • 32位元處理器(0.9DMIPS/MHz)
  • 128KB/256KB快閃記憶體及16KB/32KB SRAM
  • 相容於藍牙4.1的藍牙低功耗無線電
  • -91dBm Rx靈敏度，最高+3dBm Tx功率
  • CapSense觸控控制器
  • 觸控式按鈕/滑桿/觸控板
  • SmartSense自動調校

  • PSoC Creator整合開發環境
  • 多種介面選項
  • 2個序列通訊區塊，可設定為UART、I2C或SPI
  • I2S，可用於音訊
  • 最高23個GPIO
  • 額外的EZ-BLE PRoC模組內建資源
  • 1x12位元、1Msps SAR ADC
  • 4個計時器/計數器/PWM
  • 內建24MHz與32.768KHz晶體
  • 內建2.4-2.5GHz晶體天線及其他被動元件
  • SMT就緒並相容於業界標準的回流焊曲線
  • 廣大的運作電壓範圍（1.9至5.5V）
  • 工業級溫度範圍（-40°C至+85°C）

開發工具與套件

Cypress CY5670 CySmart USB DongleCypress CY5670 CySmart USB硬體鎖用於BLE與USB橋接，採用Cypress的PRoC BLE (CYBL10162-56LQXI)與PSoC 5LP (CY8C5868LTI-LP039)裝置。此硬體鎖可用於Cypress的CySmart Windows工具，以測試及偵錯BLE裝置。
Cypress CY5671 PRoC™ BLE ModuleCypress CY5671 PRoC™ BLE模組可為任何嵌入式系統新增BLE連線功能，包括兩個用於天線匹配網路的晶體、PCB天線及其他被動元件。CY5671可存取所有GPIO，並可插入CY8CKIT-042-BLE藍牙低功耗Pioneer套件，或搭配外部程式設計工具使用，例如CY8CKIT-002 MiniProg3 (另售)。
Cypress CY8CKIT-042-BLE Bluetooth® Low Energy Development KitCypress CY8CKIT-042-BLE低功耗Bluetooth®開發套件能夠使用PSoC Creator，進行系統層級設計，而PSoC Creator內含多種範例專案，可協助您完成藍牙低功耗混合訊號內嵌式設計。PSoC Creator的全新藍牙智慧元件已將藍牙低功耗v4.1規格納入，方便您進行簡單的拖放設計。
Cypress CYBLE-012011EVAL Kit Cypress CYBLE-012011EVAL套件有助於EZ-BLE模組（CYBLE-012011-00和CYBLE-012012-10）的應用評估與開發。EZ-BLE模組經過完備的整合與認證，尺寸為14.5x19.2x2.0mm，是可程式的智慧藍牙模組，其設計可縮短上市時間。
Cypress CYBLE-014008-EVAL EZ-BLE™ PSOC® Evaluation BoardCypress CYBLE-014008-EVAL EZ-BLE™ PSOC®評估板可為EZ-BLE PSoC模組(CYBLE-014008-00)的應用，提供評估及開發作業。EZ-BLE PSoC模組經過完備的整合與認證，尺寸為11x11x1.8mm，certified是可程式藍牙智慧模組，其設計可縮短上市時間。
Cypress CYBLE-022001-EVAL EZ-BLE PRoC Evaluation Board Cypress CYBLE-022001-EVAL EZ-BLE PRoC評估板可為EZ-BLE PRoC模組(CYBLE-022001-00)的應用，提供評估及開發作業。EZ-BLE PRoC模組經過完備的整合與認證，尺寸為10x10x1.8mm，是可程式藍牙智慧模組，其設計可縮短上市時間。
Cypress CYBLE-022005-EVAL EZ-BLE PRoC Evaluation Board Cypress CYBLE-022005-EVAL EZ-BLE PRoC評估板可為EZ-BLE PRoC模組(CYBLE-022005-00)的應用，提供評估及開發作業。EZ-BLE PRoC模組經過完備的整合與認證，尺寸為10x10x1.8mm，是可程式藍牙智慧模組，其設計可縮短上市時間。
Cypress CYBLE-224110-EVAL EZ-BLE PSoC Evaluation Board Cypress CYBLE-224110-EVAL EZ-BLE PSoC評估板可為您的CYBLE-224110-00 EZ-BLE PSoC XT/XR模組的應用，提供評估及開發作業。CYBLE-224110-EVAL評估板可搭配使用藍牙低功耗Pioneer套件(CY8CKIT-042-BLE)與PSoC Creator以開發BLE應用。
