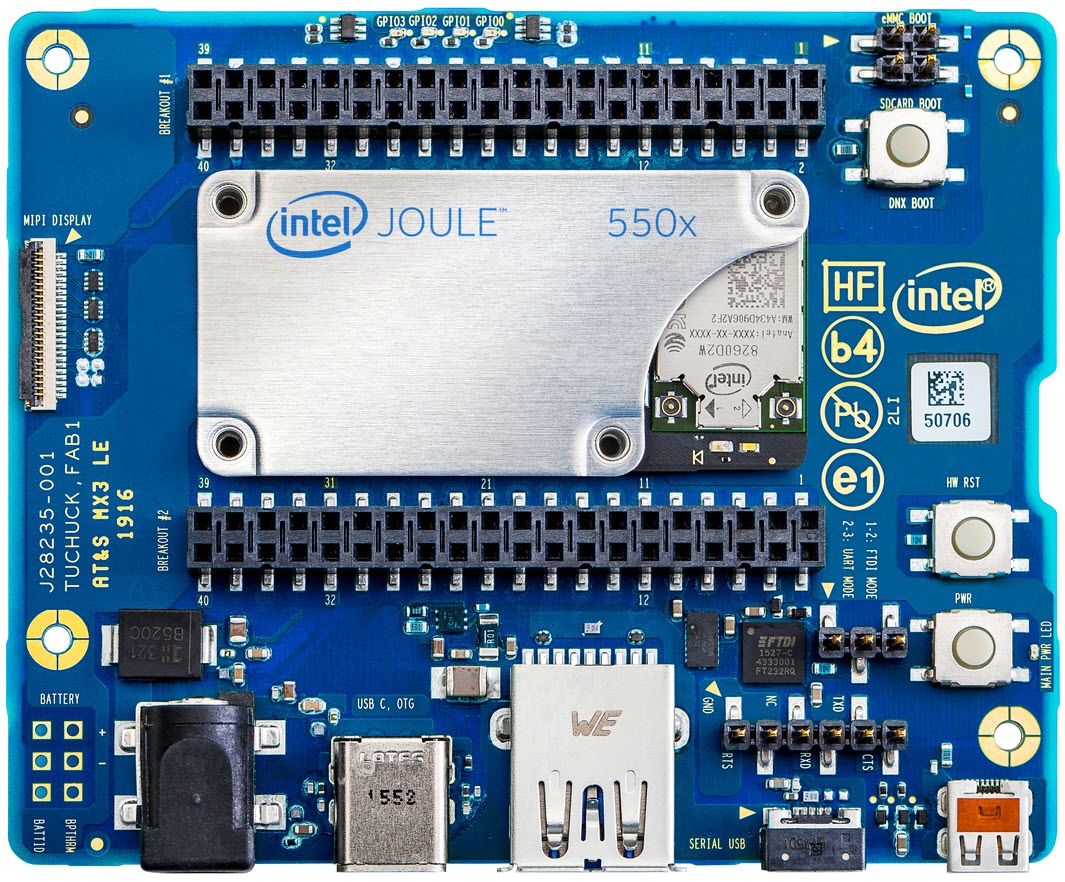

Intel® Joule™ 550x含擴充板的開發人員套件
|
|
Intel® Joule™ 550x含擴充板的開發人員套件是適用於Intel® Joule™ 550x模組的開發平台。Joule需要12VDC變壓器（未內含）。
小尺寸擴充板將Intel Joule模組的所有介面分拆為容易存取的連接器，例如USB Type-A、USB Type-C、使用者可程式LED、使用者可讀取按鈕、micro HDMI、MIPI顯示器序列介面(DSI)和1.8V I/O插頭。
其他需求：無線網際網路連線、筆電或個人電腦，最好使用效能較高的Intel x86，並搭配Windows 8或以上版本、Ubuntu 6.04或以上版本、Linux或Mac OS X。
Intel Joule已預先安裝「適用於物聯網的參考Linux OS」，即Intel Ostro™ Linux映像。
套件內容
- Intel® Joule™ 550x運算模組
- 擴充卡具備USB 3.0 (1個type-A與1個type-C連接埠含OTG)、Micro HDMI、MIPI DSI、Micro-SD卡插槽、2個通用40-pin 100-mil I/O 3.3V連接器(容許電壓5V)，且內建serial-over-USB偵錯連接埠
- Micro-SD卡
- USB纜線(type-A轉type-C)
- 2個Wi-Fi天線
- 散熱器與扣件
|
|
Intel® Joule™運算模組打造自主機器人、智慧型無人機及嵌入式電腦視覺應用，皆透過Intel最新、最高效能運算模組Intel® Joule™平台的能力達成。耳目一新的功能則包括高階運算與繪圖、大容量記憶體，以及在低功率的24mm x 48mm封裝中，提供多個高速介面，使其成為全新突破性產品發明的理想平台
深入瞭解
|
技術規格
|
實體
- 尺寸70x85mm
- 作業溫度32至158°F（0至70°C）
|
|
介面
- Micro HDMI連接器
- Micro-SD卡插槽
- USB 3.0 Type A連接器
- MIPI顯示連接器
- USB 3.0 Type C連接器
- RTC電池固定座
- 3個按鈕：DnX啟動、一般用途及電源
- LED（1個電源、4個一般用途）
- 2個2x20 pin分支連接器：
- 19.2MHz與32.768kHz時脈
- 2個SPI介面
- 4個UART（3個全雙工及1個半雙工）
- I2S介面
- 5個I2C介面
- 2個數位麥克風介面
- 8個專屬GPIO含參考BIOS/IFWI
- 4個PWM連接埠
|
|
 |
發佈日期: 2017-05-25
| 更新日期: 2017-05-25
