KEMET工程套件
|
|
KEMET目前提供多種工程套件，展現其鉭電容器與陶瓷電容器的技術。KEMET套件專為專業OEM工程設計、原型設計、大學實驗室研究及業餘使用者所設計與組裝，以滿足對於被動元件的共通需求，提供積極的解決方案。每組KEMET套件皆包括多種廣為採用的電容值及一份KEMET產品型錄，內含外型圖、尺寸、標記格式、建議的安裝墊尺寸和訂購資訊。
KEMET套件的內容為何？每組套件皆包含10至20個電容值。以陶瓷套件而言，每個值各有20至100個零件。以鉭套件而言，每個值有20個零件。每種零件類型皆可提供散裝或包裝捲帶，並清楚標示KEMET訂購代碼，以供識別。請參考隨附的PDF資料表，以獲得完整的零件類型清單，以及我們各種工程套件所提供的零件數量。
|
|
KEMET 陶瓷套件
KEMET陶瓷工程套件的設計可為原型設計、大學實驗室研究及業餘使用者提供積極的解決方案，以滿足對於被動元件的共通需求。每組套件皆包括多種廣為採用的電容值及一份KEMET產品型錄，內含外型圖、尺寸、標記格式、建議的安裝墊尺寸和訂購資訊。
每組KEMET陶瓷工程套件皆包含10至20種廣為採用的電容值。依據套件類型而定，每種零件類型的數量為20至100個。每種零件類型皆可提供散裝或包裝捲帶，並清楚標示KEMET訂購代碼，以供識別。
體驗KEMET陶瓷電容器的品質與效能。訂購一組KEMET套件，親眼見證本公司高品質元件在要求最高的應用中亦能發揮優異性能。
|
|
KEMET鉭套件
KEMET鉭晶片工程套件的設計可為原型設計、大學實驗室研究及業餘使用者提供積極的解決方案，以滿足對於被動元件的共通需求。這些套件包含各種零件，且各有10至20個，以載帶條裝載並明確標示KEMET零件編號，另包含KEMET型錄，提供外型圖、尺寸、標記格式、建議的安裝墊尺寸和訂購資訊。
鉭工程套件包含具有多種優勢的電容器，包括低ESR、突波電流耐受性，以及多種作業溫度範圍。雖然許多應用採用表面黏著技術，但完整的穿孔鉭電容器系列產品可提供井下、軍事及其他要求嚴苛的環境。KEMET傳統MnO2鉭電容器包含鉭金屬的燒結陽極。此陽極為多孔，可提供更大的表面積。然後將形成氧化層，此氧化層將變成電容器介電質。氧化的陽極將浸漬於二氧化錳以形成陰極。
鉭聚合物電容器是較新的產品類型，以固態導體聚合物陰極取代二氧化錳陰極。ESR如果非常低，建議使用KEMET聚合物鉭電容器，因為更高的溫度穩定性或良性失效模式極為重要。
|
|
KEMET EMI抑制套件
KEMET Electronics EF系列Flex Suppressor®套件是一套樣本，其中包含一個有9種EF系列EMI抑制薄板的120 x 120mm薄板。EF系列Flex抑制薄板的設計可抑制電子裝置所產生高頻雜訊，亦可用於提升訊號傳送與接收。這些彈性薄板以混入微米級磁粉的聚合體為基材。EF系列可有效抑制共振與波，並可切割成幾乎任何形狀。
進一步瞭解EF系列
|
套件內容 - 此套件包含一個以下零件編號的120 x 120mm薄板。
|

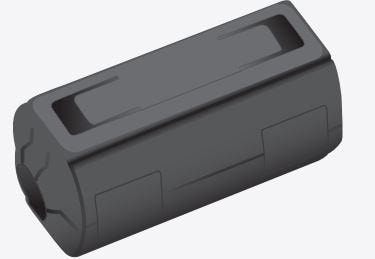

ESD-SR系列快扣磁芯
KEMET Electronics ESD-SR系列圓形纜線快扣磁芯套件的設計，可為專業OEM工程設計、原型製作、大學實驗室研究及業餘使用者提供解決方案，以解決雜訊與電磁干擾(EMI)的問題。
這些快扣磁芯採用分離式結構，適用於圓形纜線，並提供多種尺寸。藉由加入彎曲即可改變阻抗特性，獲得所需效能。
此套件包含3個快扣磁芯以及一份KEMET產品型錄，內含外型圖、訂購資訊以及阻抗頻率關係曲線圖。
80-EMIENGKIT01套件內容
|
零件編號
|
尺寸 (mm)
|
尺寸 (g)
|
外殼顏色
|
數量 |
A 最大
|
B 最大
| C 最大
|
ØD | ESD-SR-100
|
16.5 |
16.5
|
21.0
|
≤ 6.0 |
7.2
|
黑、灰、紫
|
3
|
| ESD-SR-110 |
14.4 |
14.2 |
28.0 |
≤ 5.0 |
6.9 |
黑、灰、紫
|
3 |
| ESD-SD-S10 |
15.5 |
14.0 |
18.5 |
≤ 6.0 |
4.1 |
黑 |
3 |
| ESD-SR-120 |
16.0 |
16.4 |
33.0 |
≤ 6.0 |
13.3 |
黑、灰、紫
|
3 |
| ESD-SR-150 |
19.6 |
20.3 |
37.4 |
≤ 7.0 |
23.4 |
黑、灰、紫
|
3 |
| ESD-SR-160 |
20.2 |
20.0 |
39.0 |
≤ 9.0 |
22.7 |
黑、灰、紫
|
3 |
| ESD-SR-250 |
31.5 |
31.6 |
38.0 |
≤ 13.0 |
59.5 |
黑、灰、紫
|
3 |
| ESD-SR-S16 |
23.0 |
20.0 |
20.5 |
≤ 8.0
|
12.9 |
黑 |
3 |
| ESD-SR-S25 |
33.0 |
29.0 |
15.5 |
≤ 14.5 |
21.3 |
黑 |
3 |
|

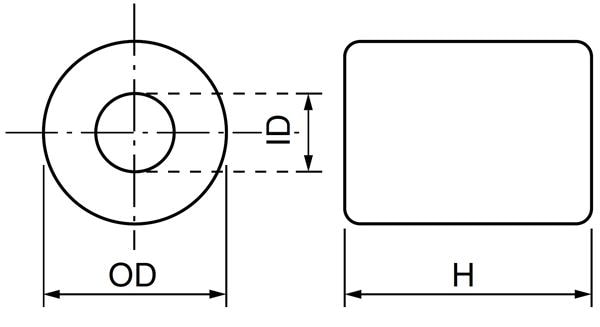

B-20 系列珠狀核心
KEMET Electronics B-20系列珠狀核心套件的設計，可為專業OEM工程設計、原型製作、大學實驗室研究及興趣愛好者提供解決方案，以解決雜訊與電磁干擾(EMI)的問題。
這些珠狀核心適用於圓形纜線，並提供多種尺寸。錳鋅(MnZn)與鎳鋅(NiZn)選項可供選擇特定目標頻率範圍。MnZn核心材料通常對於kHz AM頻段範圍有效，NiZn核心材料則對MHz FM頻道範圍有效。
此套件包含20個快扣磁芯以及一份KEMET產品型錄，提供了外型圖、訂購資訊以及阻抗頻率關係曲線圖。
80-EMIENGKIT02 套件內容
零件編號
|
尺寸 (mm)
|
頻率範圍(僅供參考)
|
數量 |
| OD |
ID |
H |
≤100 MHz
(AM 頻道範圍)
|
≤ 300MHz
(FM 頻道範圍)
|
| B-20F-28 |
2.8
|
1.3
|
3.0
|
X |
|
20
|
| B-20F-38 |
3.8 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-46 |
4.6 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-57 |
5.7 |
1.5 |
8.0 |
X |
|
20 |
| B-20F-25 |
2.5 |
1.0 |
1.2 |
|
X
|
20 |
| B-20F-34 |
3.4 |
0.8 |
4.4 |
|
X |
20 |
| B-20F-44 |
4.4 |
1.6 |
7.0 |
|
X |
20 |
| B-20L-48B |
4.8 |
2.4 |
4.8 |
|
X |
20 |
B-20L-95B
(鍍層)
|
9.7 |
4.8 |
4.2 |
|
X |
20 |
|
KEMET 聚合物套件
KEMET聚合物工程套件的設計可為專業OEM工程設計、原型設計、大學實驗室研究及業餘使用者提供積極的解決方案，以滿足對於被動元件的共通需求。每組套件皆包括多種廣為採用的電容值及一份KEMET產品型錄，內含外型圖、尺寸、標記格式、建議的安裝墊尺寸和訂購資訊。
|
|
F862電容器設計套件
KEMET Electronics F862金屬化聚丙烯薄膜套件適用於嚴苛環境，可為專業OEM工程設計、原型設計、大學實驗室研究及業餘使用者提供積極的解決方案，以滿足對於被動元件的共通需求。F682系列即使處在高溫或相對濕度高的嚴苛環境中，亦具備高電容與功耗因數穩定性，因為採用了全新的密封環氧化合物(聚丙烯薄膜)及全新的金屬化技術，大幅提升電容器的使用壽命。金屬化薄膜聚丙烯電介質提供優異的自我修復能力。
此系列產品提供310VAC/360VDC額定電壓以及-40ºC至+110ºC的作業溫度。這是X2額定電容器，已通過AEC-Q200標準，並取得ENEC、UL、CUL及CQC認證。KEMET F862系列以1,900VDC進行100%篩選工廠測試，並在85ºC、85%RH及240VAC條件下通過1,000小時的溫度濕度偏置(THB)測試。
此系列產品支援需要跨接線路過濾及串接主電源的應用。典型應用包括智慧電錶、電容式電源供應器及DC應用。
此套件包含10種電容值，範圍從1uF至.56uF、15mm導線腳距離，以及電容值範圍從.47uf至1.2uF、22.5mm導線腳距離。此套件亦包含列出零件編號、數量、倉位的材料清單、電容器的說明、實際倉位圖與產品摘要。
|
|
|
