AVX

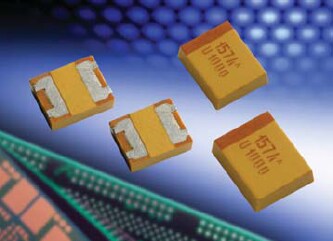

具有導電高分子電極的 TCN 系列鉭質電容器AVX 具有導電高分子電極的 TCN 系列鉭質電容器屬於固態電解晶片型電容器，稱為 Undertab (底接片) 系列。 導電高分子電極能減少引燃故障模式。 TCN 系列的底接片端頭由於 ESR 值較低，所以具有高容積效率、有助達成高 PCB 組裝密度，並可在更小佔用空間內實現高電容量。
|
特點 - 導電高分子電極能減少
引燃故障模式
- 較低 ESR 值
- 底接片端頭佈局能提供：
- 高容積效率
- 高 PCB 組裝密度
- 在更小佔用空間內實現高電容量
- 容許 3x 260⁰C 迴流焊接
電氣規格 (+25⁰C 環境溫度)
- 額定電壓：6.3Vdc
- 電容量：150µF
- 電容量範圍：15µF 至 470µF
- 電容量允差值：±20%
- ESR 最大值：200mΩ
- DCL 最大值：90µA
- 溫度範圍：-55⁰C 至 +105⁰C
- 可靠度：於 85C 下每 1000 小時 1%，VR 具有 0.1VR 串列抗阻 (60% 置信水平)
|
零件編號
| 外盒尺寸
| 100kHz 漣波電流 |
100kHz 漣波電壓
|
| 25⁰C | 85⁰C | 105⁰C | 25⁰C | 85⁰C | 105⁰C |
| TCNT157M006R0200 | 1210 (3528-12 公制) | 548mA | 493mA | 356mA | 110mV | 99mV | 71mV |
| TCNL157M006R0200 | 1210 (3528-10 公制) | 592mA | 532mA | 385mA | 118mV | 106mV | 77mV |
|
 |
發佈日期: 2016-05-18
| 更新日期: 2022-12-28
