Littelfuse SP1015 Series TVS Diode Array

Littelfuse SP1015系列TVS二極體陣列

Littelfuse SP1015系列TVS二極體陣列是一款迷你型4通道雙向TVS陣列，能保護可能遭受具破壞性之靜電放電(ESD)的資料線路。

這些耐用的二極體可吸收超過IEC61000-4-2國際標準之最大程度的重複ESD觸發，且性能不會降低。雙向組態能為使用AC訊號的資料線路提供對稱的ESD保護。

產品特色
  • ESD、IEC61000-4-2、±20kV接觸、±kV空氣
  • EFT、IEC61000-4-4、50A (5/50ns)
  • 雷擊保護、IEC61000-4-5、2.0A (tp=8/20µs)
  • 目前密度最高的TVS陣列
  • 4通道防護，體積僅0.93x0.53mm
  • 觸控螢幕及I2C介面
應用
  • 手機
  • 穿戴式技術
  • 智慧型手機
  • 電子閱讀器/電子書
  • 平板電腦

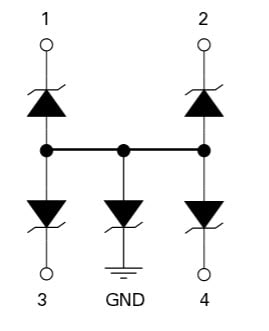

SP1015方塊圖
SP1015 Block Diagram
SP1015腳位配置
SP1015 Pinout
