Microchip Technology MCP22350 USB Type-C™ PD 3.1連接埠控制器

Microchip Cortex  MCP22350 USB Type-C™電力傳輸 (PD) 3.1連接埠控制器的設計可作為外部Microchip MCU/SoC的輔助PD控制器。這些控制器符合USB Type-C™纜線與連接器規格及USB PD 3.1規格。MCP22350高度整合的小型外型PD連接埠控制器可為USB Type-C插座提供纜線插頭方向與偵測。這些控制器透過內建USB PD 3.1 MAC實現與合作夥伴USB Type-C裝置的基頻通訊。MCP22350控制器包含八個可設定的通用I/O腳位，並提供4mm x 4mm 28-QFN封裝。

MCP22350可利用PD 3.1通訊協定與USB Type-C連接器進行替代模式。這些控制器可使用內建電源開關，在兩個外部3.3V電源(VBUS與主）之間選擇以支援電池耗盡的使用案例。

MCP22350控制器整合類比獨立元件，包括電源開關、兩個帶有Rp/R開關的VCON FET以及用於過電壓/電流偵測的電流/電壓感測電路。上述PD連接埠控制器透過整合類比獨立元件，為消費者（智慧型手機、平板電腦、桌上型電腦及筆記型電腦）及工業應用提供低功率解決方案。

特點

  • 適用於Microchip MCU或SoC的輔助PD控制器
  • USB電源傳輸3.1相容MAC
  • SPI介面可用於CPU/SoC通訊
  • 支援USB Type-C替代模式
  • 雙角色埠 (DRP) 與快速角色交換 (FRS)
  • 支援DRP額定負載模式
  • 整合類比獨立元件：
    • VCON FET與Rp/Rd 開關
    • 電池耗盡Rd端子
    • 針對過流情況的可程式電流感測
    • 過電壓條件的電壓感測
  • 內建3.3V電源開關：
    • 提供電池耗盡支援（僅MCP22350-2)
    • 自動在VBUS與主3.3V之間切換
  • 電源與I/O：
    • 內建1.8V電壓穩壓器
    • 8個可設定的通用I/O腳位
  • 提供4mm x 4mm 28-QFN封裝

應用

  • 消費性產品
    • 筆記型電腦
    • 桌上型電腦
    • 智慧型手機
    • 平板電腦
    • 監視器
    • 对接站
    • HDMI電視
    • 印表機
    • 多埠充電器
  • 工業

方塊圖

結構圖 - Microchip Technology MCP22350 USB Type-C™ PD 3.1連接埠控制器

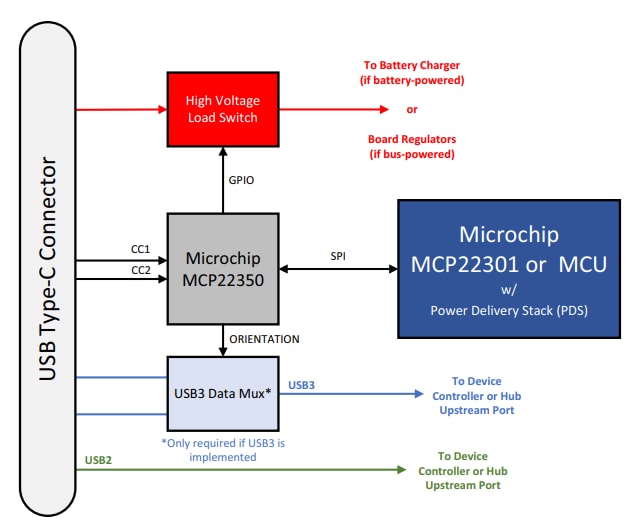

應用圖

應用電路圖 - Microchip Technology MCP22350 USB Type-C™ PD 3.1連接埠控制器
