Microchip Technology MCP2518FD外接式CAN FD控制器
Microchip MCP2518FD外接式CAN FD控制器尺寸小巧，提供方便連接的SPI介面。您可輕易將CAN FD通道加到缺少CAN FD周邊或缺少必要CAN FD通道的微控制器內。MCP2518FD控制器支援ISO11898-1:2015指定的兩種CAN訊框格式，也就是典型格式 (CAN 2.0B) 和CAN彈性資料傳輸速率 (CAN FD) 格式。
特點
- 符合ISO11898-1:2015
- 同時支援CAN 2.0B和CAN FD
- 仲裁位元速率高達1Mbps
- 資料位元速率高達8Mbps
- SPI時脈速度最高20 MHz
- 31個FIFO，可設定為傳送或接收
- 32個彈性濾波器和遮罩物件
- 一個傳送佇列
- 32位元時間戳記
- 匯流排狀態診斷和錯誤計數器
- VDD: 2.7V至5.5V
- 有功電流最高：5.5V時為12 mA，40 MHz CAN時脈
- 休眠電流：10 uA（典型值）
- 溫度範圍：-40°C至+150°C
- 封裝：VDFN14（可潤濕側翼）、SOIC14

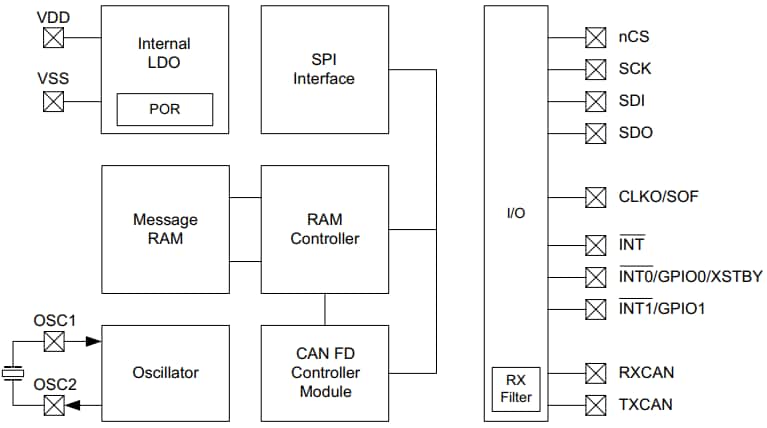

方塊圖
