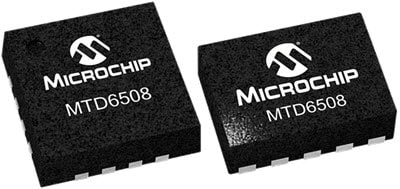

Microchip Technology MTD6508馬達驅動器
|
|
Microchip Technology MTD6508馬達驅動器為適用於無刷直流 (BLDC) 馬達的三相全波無感測器驅動器，MTD6508採用180°正弦驅動，具有高扭力輸出，驅動時安靜無聲。MTD6508提供自適應的功能與參數，2V至5.5V寬廣的供電範圍，能讓裝置涵蓋各種馬達特性，同時將所需的外部元件數量減到最少。速度可透過電源供應調變 (PSM) 或脈寬調變 (PWM) 來加以控制。
MTD6508外型小巧、可將物料清單成本降到最低，最適合風扇應用。其頻率產生器 (FG) 輸出能讓閉迴路應用達到精準的速度控制。MTD6508裝置內含鎖定保護模式，能在馬達進入鎖定狀態時關閉輸出電流，另外自動恢復功能則會在鎖定狀態解除後重新啟動風扇。內含馬達過電流限制和過熱關機保護，可進一步提升運作安全性。
MTD6508馬達驅動器採用外型輕巧、經過熱強化的UDFN與UQFN封裝。
|
產品特色
- 180°正弦驅動，具有高效率與低噪音
- 位置無感測器BLDC驅動器
- 不需霍爾效應感測器
- 整合功率電晶體
- 可程式化電阻器 (RPROG) 設定，以符合馬達3.25mV/Hz至52mV/Hz的恆定 (Km) 範圍
- 方向控制
- 正向：連接DIR腳位至GND或保持浮動
- 反向：連接DIR腳位至VBIAS
- 啟動的輸出PWM旋轉率控制可用外部電阻器程式化（可調整版）
- 可選擇相位目標以用於調節（可調整版）
- 可選擇啟動強度（可調整版）
- 速度透過電源供應調變 (PSM) 或脈寬調變 (PWM) 控制
- 內建頻率產生器（FG輸出訊號）
- 內建鎖定保護與自動恢復電路
- 內建過電流限制
- 內建過熱關機保護
- 偏低的最小啟動速度，適用於低速運作
- 無需外部調校
規格
- 作業電壓範圍：2V至5.5V
- 輸出：MOSFET
- 每次輸出的最高連續電流：0.75A
- 馬達控制方式：PWM、PAM
- 馬達速度輸出：頻率產生器
- 作業溫度範圍：-40°C至+125°C
- 封裝選項：
- UDFN：10導線、3mm x 3mm x 0.5mm
- UQFN：16導線、4mm x 4mm x 0.5mm（可調整版）
應用
|
| Microchip Technology MTD6508馬達驅動器

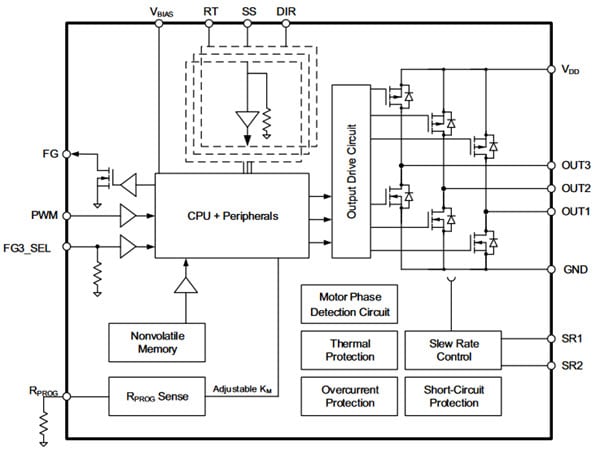

功能方塊圖
|
MTD6508展示子板 (ADM00631)
| |

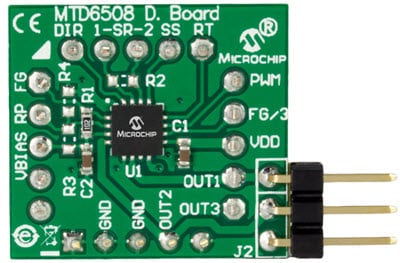

Microchip Technology MTD6508展示子板 (ADM00631) 是能夠搭配MTD6508裝置運作，所需元件數量最少，體積小巧的電路板。MTD6508子板是專為搭配ADM00633主機板使用所設計，也可利用其連接器作為獨立電路板使用。
封裝內包含三款MTD6508展示子板，每款子板均裝有4x4 16導線UQFN的MTD6508。
|
|
MTD6508展示主機板 (ADM00633)
| |
Microchip Technology 展示主機板 (ADM00633) 可控制MTD6508展示子板 (ADM00631)。主機板上的按鍵可用來直接控制馬達驅動器。展示主機板也可經由USB連接埠連接至電腦。設計人員可利用MTD6508展示板軟體圖形使用者介面 (GUI) 軟體來控制及監控MTD6508。
MTD6508展示板軟體圖形使用者介面 (GUI) 提供多項功能，包括VDD控制與監控、脈寬調變 (PWM) 控制，以及速度與電流消耗量監控。使用者也可透過MTD6508展示板軟體GUI控制安裝風扇的RPROG電阻值，以及輸出旋轉率控制的RSR電阻值。
|
|
 |
