Microchip Technology ZL3026x miClockSynth通用時脈產生器

Microchip ZL3026x miClockSynth通用時脈產生器將多個時鐘頻率分配給多個負載，從而提高設計可靠性、降低物料清單成本並簡化設計。ZL3026x裝置創造了一個複雜的時脈樹，取代了板上的多個乘法器、合成器和振盪器。這些元件採用小型封裝和一流的抖動性能，面向時脈合成和頻率轉換應用，具有嚴格的抖動預算和嚴格的電路板空間限制。

特點

  • 4 個靈活輸入時脈
    • 1 個晶體/CMOS輸入
    • 2 個差分/CMOS輸入
    • 1 個單端/CMOS輸入
    • 從9.72MHz到1.25GHz的任何輸入頻率（CMOS最大值為300 MHz）
    • 活動監視器，自動/手動切換
    • 透過引腳或暫存器進行無毛刺時脈切換
  • 通電時，透過外部或內部EEPROM自動自行配置，最多可透過引腳選擇8種配置
  • 零延遲應用的外部回饋
  • 數控振盪模式
  • 擴頻調變方式
  • 產生PCIe 1、2、3 和4兼容時脈
  • 易於配置的設計無需外部VCXO或環路濾波器組件
  • SPI或I2C處理器接口
  • 核心電源電壓選項
    • 僅2.5 V
    • 僅3.3 V
    • 1.8 V + 2.5 V
    • 1.8 V + 3.3 V
  • 節省空間8mm2 QFN-56，帶有0.5mm間距
  • 6x或10x任何頻率、任何格式輸出
    • 從1Hz到1045MHz的任何輸出頻率
    • 具有0ppm誤差的高解析度小數N分頻APLL (ZL30260-ZL30263)
    • APLL有一個小數分頻器和一個整數分頻器，可形成2個獨立頻率系列 (ZL30260-ZL30263)
    • 2個具有0ppm誤差的小數N分頻APLL (ZL30264-ZL30267)
    • 每個APLL都有一個小數分頻器和一個整數分頻器，總共形成4個獨立頻率系列（ZL30264-ZL30267）
    • 輸出抖動
      • 從整數乘法和除法器低至0.17ps RMS（12kHz到20MHz）
      • 小數分頻器的典型值 <1ps RMS，多數頻率 <0.5ps RMS
    • 每個輸出都有獨立的分音器
    • 每個輸出可配置為 LVDS、LVPECL、HCSL、2 個CMOS或HSTL
    • 在2個CMOS模式下，P和N腳可以是不同的頻率（例如125MHz和25MHz）
    • 多個輸出電源電壓組，CMOS輸出電壓從1.5V到3.3V
    • 精確的輸出對準電路和每個輸出相位調整
    • 每個輸出啟用/停用和無故障啟動/停止（高或低停止）

應用

  • 廣播影片
  • 工業乙太網路
  • 資料中心
  • 資訊娛樂
  • 人機介面（HMI）

規格

  • 電源電壓
    • 2.375V到3.465V更高的核心範圍
    • 1.71V到1.89V較低核心範圍
    • 1.71V到2.625V非時脈I/O腳位範圍
    • 1.425V到2.625V OCx輸出範圍
  • 25MHz至60MHz晶體振盪頻率範圍
  • 5pF最大並聯電容，2pF典型值
  • 8pF至16pF負載電容範圍，10pF典型值
  • 50Ω至60Ω等效串聯電阻（ESR）範圍
  • 100µW、200µW和 300 µW 最大晶體驅動電平（典型值）
  • 非時脈CMOS引腳
    • ±10µA輸入/輸出漏電流
    • 10pF最大輸入電容，3pF典型值
    • 11pF最大輸入遲滯，3pF典型值
    • GPIO腳位上的時脈輸出
      • 50MHz頻率
      • 1.2ns到2.3ns典型上升/下降時間範圍
  • 40%至60% XA時脈輸入佔空比範圍
  • 時脈輸入
    • 0.1V至1.4V輸入差分電壓範圍
    • 1.35VDC典型輸入偏壓，內部偏壓
    • 輸入頻率
      • 9.72MHz到1250MHz差異範圍
      • 9.72MHz到300MHz單端範圍
    • 50kΩ或80kΩ典型輸入電阻
  • LVDS時脈輸出
    • 1045 MHz最大頻率
    • 1.13V至1.37V共模電壓範圍
    • 310mV至530mV差分電壓範圍
    • 150ps典型上升/下降時間範圍
    • 45%到55%佔空比範圍
  • LVPECL時脈輸出
    • 1045 MHz最大頻率
    • 共模電壓範圍
      • 當VDDOx = 2.5 V時，1.13V到1.33V
      • 當VDDOx = 3.5 V時，1.85V到2.05V
    • 650mV至1050mV差分電壓範圍
    • 150ps典型上升/下降時間範圍
    • 45%到55%佔空比範圍
  • HCSL時脈輸出
    • 250MHz最大頻率
    • 0.6 V至0.95V共模電壓範圍
    • 250ps典型上升/下降時間範圍
    • 45%到55%佔空比範圍
  • CMOS和HSTL（1 級）時脈輸出
    • 1Hz到250MHz最大頻率範圍
    • 0.4ns到2.2ns典型上升/下降時間範圍
    • 42%到58%佔空比範圍
    • 300µA輸出停用時的典型電流
  • APLL頻率
    • 3715MHz至4180MHz VCO範圍
    • 9.72MHz至156.25MHz PFD輸入範圍
  • 抖動和偏斜
    • 600kHz典型APLL抖動傳輸頻寬
    • 100ps最大輸出偏差
  • 操作溫度範圍：-40°C至+85°C

規格書

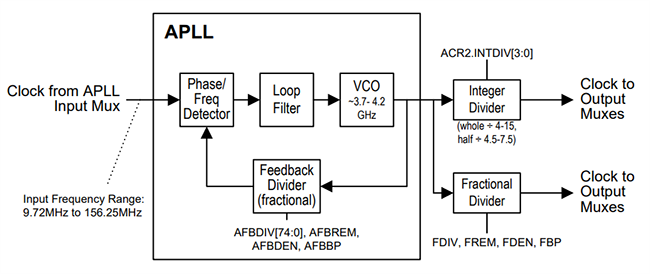

APLL方塊圖

結構圖 - Microchip Technology ZL3026x miClockSynth通用時脈產生器
