Molex Stac64汽車連接系統
Molex Stac64汽車連接系統現包含14路混合公座及插座。Molex Stac64™汽車連接系統為2.54mm (0.100”間距、可堆疊連接系統，供應各種系列電路尺寸。Stac64系統無需自定義工具，使OEM及設備製造商具有更大的設計靈活性，以便支持低級別的訊號要求及30.0A以上電源應用。Molex STAC64汽車連接系統還使汽車製造商將公座組件作為獨立元器件使用，將多重公座連接起來，以滿足各種設備及模組的廣泛訊號及動力需求。
該Stac64是一款基於USCAR-2 Class II機械及電氣性能特性的標準產品系統，可用於非密封的連接器應用。連接器與用於USCAR/EWCAP行業封裝尺寸的現有線束連接器配合。
特點
- 現成PCB公座組成的可堆疊連接系統確保縮短上市時間：
- 工程及驗證時間大大降低；無需工具生產定制多跨公座
- 公座及母座外殼由標準USCAR配色方案模制而成，解決視覺極化並輔助連接系統組裝
- 用於直角公座的預組裝、線性聚酯薄膜PC尾部對準帶降低PCB封裝複雜性並節省空間
- 模制外殼融入模組化外殼設計及標準燕尾榫特點，使公座可在大型組件中結合在一起，滿足日益增長的對端子數量的要求。
- PCB對準柱確保組裝過程中所有端子通過孔整齊對準PCB，並在組裝及焊料加工期間保持公座對齊PCB
- 模壓在外殼中的PCB支架在公座下方提供額外的跟蹤布線區域
- 高溫熱塑外殼可耐受紅外（IR）及波峰無鉛焊接工藝，符合ES-40000-5013 Molex規格，最高溫度達+260°C
- 母座TPA釋放引腳大大減少了運輸及搬運過程中固定TPA的需求，且無需服務工具
- 預組裝的TPA-插座外殼作為單個整體組件進行運輸，節省裝配人力及費用
規格
- 母座連接器系列34729與31372匹配未密封公座系列34690、34691、34695
- 使用端子：0.64mm (0.025")母座 - Molex CTX64系列 34803
- 電氣：電壓最高500V
- 機械/電力：
- 插拔力：低於60N (13.5lbf)
- 物理：
- 線束外殼：30%玻璃填充SPS／尼龍混合物
- TPA：15%玻璃填充聚酯纖維
- 公座外殼：305玻璃填充SPS
- 操作溫度：-40ºC至+100ºC
應用
- 汽車：
- 收音機／DVD – 娛樂
- 室內照明及導航
- 儀表板組合儀表
- 電動座椅模組
- 門區模組
- 非機動車運輸：
- 內部電子模組
- 車身電子模組
- 汽車原始設備製造商
- 汽車設備層
單跨公座
單跨直角公座
34695系列單跨混合垂直公座

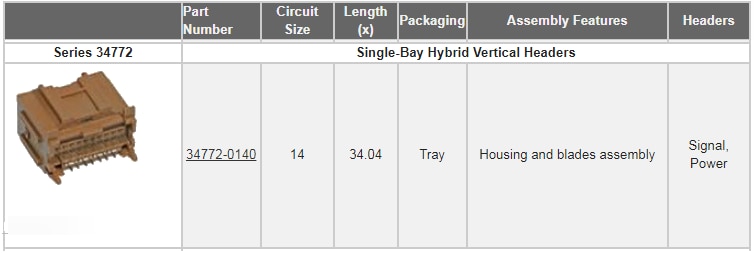

34772系列單跨混合垂直公座
單跨混合直角公座
8至20路插座連接器
10路混合插座組
14路混合插座組
端子
影片
