NXP Semiconductors FRDM i.MX 8M Plus開發板

NXP Semiconductors FRDM i.MX 8M Plus開發板 (FRDM-IMX8MPLUS) 是一款功能豐富的緊湊型平台，專為評估i.MX 8M Plus應用處理器並使用其進行原型開發而設計。NXP開發板以四核心Arm^® Cortex^®-A53和Cortex-M7核心為基礎，支援進階多媒體、機器學習和工業應用。FRDM-IMX8MPLUS包含各種連接選項，如USB 3.0、Gigabit乙太網，以及透過M.2插槽提供的Wi-Fi^®/Bluetooth^®。該開發板還整合了2GB LPDDR4記憶體、16GB eMMC儲存和一個microSD插槽，非常適合邊緣運算和AI視覺使用案例。該開發板緊湊的外形尺寸使其成為開發人員和工程師開發下一代嵌入式系統的多功能工具。

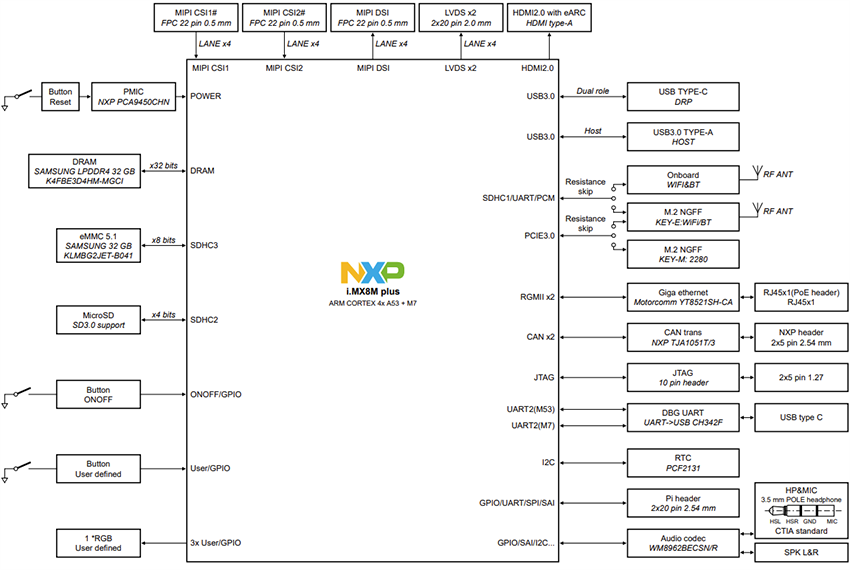

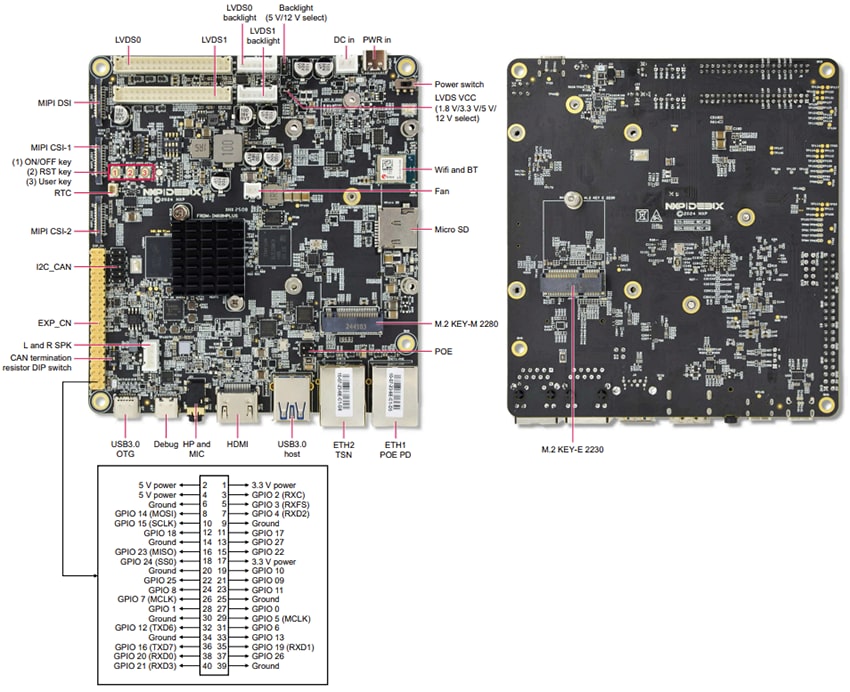

特點

i.MX 8M Plus應用處理器配備最高可達1.8GHz的四核心Arm^® Cortex^®-A53和最高可達800MHz的Arm Cortex-M7核心，包括一個每秒2.3兆次運算 (TOPS) 的神經網路處理單元 (NPU)
一個USB 3.0 Type-C^®連接器和一個USB 3.0 Type-A連接器
4GBLPDDR4記憶體
32GB eMMC5.1和MicroSD卡連接器（支援SD3.0）
預設啟動模式為從eMMC設備單啟動；該板也支援SD卡啟動
2個MIPI-CSI（4資料通道）相機介面和一個FPC排線連接器（J13、J14）
顯示介面
- 1個MIPI-DSI（4資料通道）介面和一個FPC排線連接器 (J15)
- 1個HDMI 2.0介面，配備Type A連接器 (J16)
- 2個LVDS（4資料通道）介面，配備2個40針接頭（J8和J9）
2個10/100/1000Mbit/s RGMII乙太網RJ45連接器（J5和J7），配備外部PHY，YT8521
1個10針2x5 2.54mm連接器J27
- 1個高速CAN收發器，TJA1051T/3連接
- 用於I²C擴展的3針接頭
- 系統重設和開/關
U-blox MAYA-W276-00B三模無線通訊模組支援Wi-Fi^® 6、Bluetooth^® 5.4和IEEE 802.15.4

M.2介面
- 1個M.2/NGFF Key E 2230連接器，J24，支援USB、SDIO、SAI、UART、I²C及廠商自訂的SPI介面
- 1個M.2/NGFF Key M 2280連接器，J23，支援PCIE介面，可連接M.2 SSD
板載音頻編解碼器WM8962，附耳機插孔和4針揚聲器接頭
除錯介面
- USB轉UART設備，CH342F
- CH342F的1個USB 2.0 Type-C連接器 (J19)，提供2個COM埠
  - COM埠1用於Cortex A53系統除錯
  - COM埠2用於Cortex M7系統除錯
  - JTAG 10針接頭，J20
1個40針雙排排針 (J18)，用於 I²S、UART、I²C和GPIO擴展
電源
- 1個USB 2.0 Type-C連接器，僅用於供電
- PCA9450CHN PMIC
- 分離式DCDC/LDO
130mm x 120mm，6-layer PCB
