NXP Semiconductors PCT2075數位溫度感測器
NXP Semiconductors PCT2075數位溫度感測器是一款溫度轉數位轉換器，作業溫度範圍介於-25ºC至+100ºC時，準確度為±1ºC。PCT2075感測器採用晶片內建的頻帶間隙溫度感測器和Sigma-Delta類比轉數位轉換技術，支援過熱偵測輸出，可簡易替換其他的LM75系列溫度感測器。其典型應用包括系統熱管理、個人電腦、電子設備和工業控制器。
PCT2075數位溫度感測器提供小型8腳位（SO8、TSSOP8和HWSON8）與6腳位 (TSOP6) 兩種封裝類型，讓設計更具彈性。
特點
- 與LM75系列腳位相容，可簡易替換
- 匯流排最多可設定27部裝置
- 供電範圍介於2.7V至5.5V
- 溫度範圍介於-55°C至+125°C
- 頻率範圍介於20 kHz至1 MHz，具備SMBus逾時，可避免匯流排中斷
- 1.0 MHz快速模式Plus 30 mA SDA驅動器，允許在同一匯流排上有更多裝置，亦向下相容於快速模式和標準模式
- 11位元ADC，溫度解析度為0.125°C
- 運作期間可設定溫度閾值和遲滯設定點
- 溫度準確度：
- ±1°C（最高），作業範圍介於-25°C至+100°C
- ±2°C（最高），作業範圍介於-55°C至+125°C
- 關機模式下供應電流<1.0 μA，有助於節省電力
- 開機時可作為恆溫器獨立作業
- ESD保護功能具備超過2000V的HBM（符合JESD22-A114標準）以及超過1000V的CDM（符合JESD22-C101標準）
- 已完成JEDEC標準JESD78超過100 mA的閂鎖測試
- 封裝選項：
- SO8 (SOT96-1)：4.9mm x 3.9mm x 1.75mm
- TSSOP8 (SOT505-1)：3.0mm x 3.0mm x 1.1mm
- HWSON8 (SOT1069-2)：3.0mm x 2.0mm x 0.75mm
- TSOP6 (SOT1353-1)：2.9mm x 1.5mm x 1.0mm
應用
- 系統熱管理
- 個人電腦
- 電子設備
- 工業控制器
- 冷卻系統
- HVAC
方塊圖

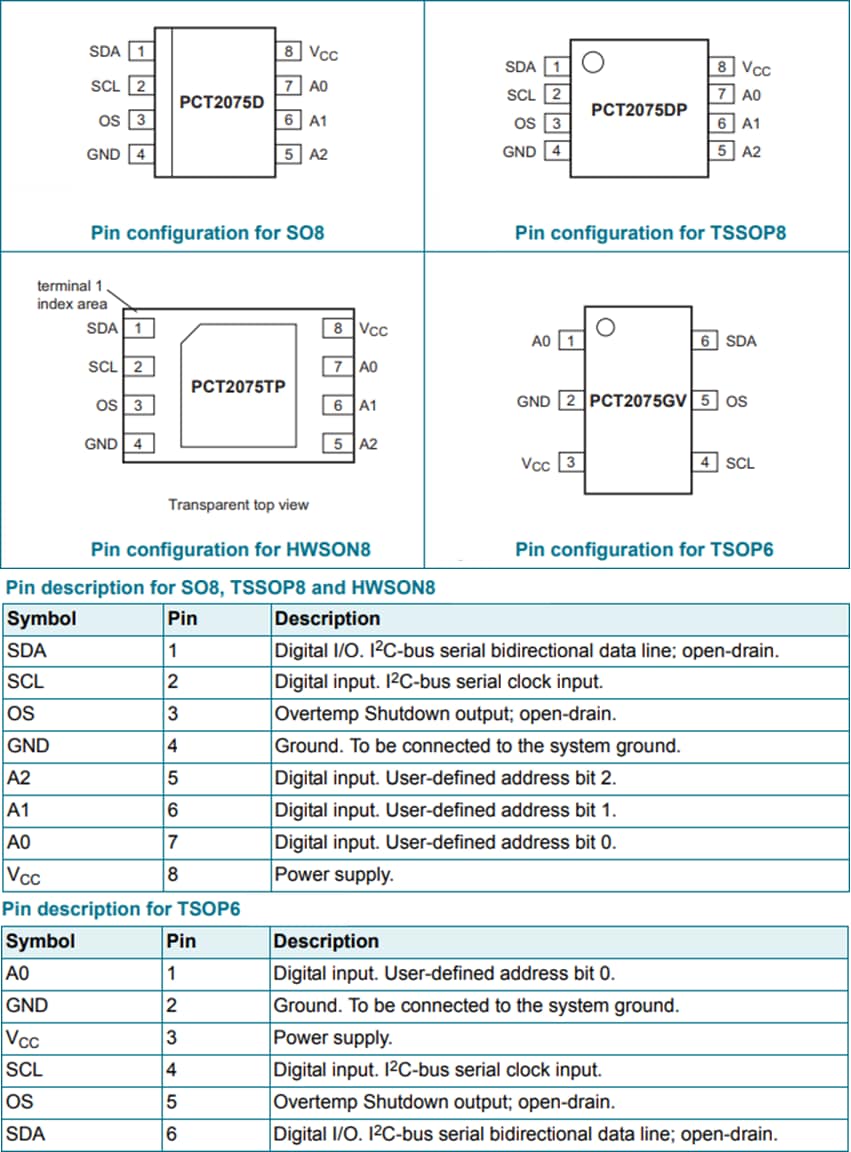

腳位組態
Related Development Tool
NXP Semiconductors PCT2075DP-ARD Arduino Shield
Built around the PCT2075DP IC and works as a daughter card that can be connected to an Arduino port.
