Pulse Electronics AEC-Q200電流感測變壓器
Pulse Electronics AEC-Q200電流感測變壓器可作為感測電路中AC電流的低損耗方法。此變壓器可在電流來源（可連接到高壓訊號）和測量電路（通常為低電壓數位訊號）之間提供電氣和安全隔離。電流感測磁性元件設計，用於頻率通常在40kHz至數MHz範圍內的交換式電源供應器。本產品提供4A至40A的感測範圍、500V至5kV的隔離電壓，同時包含功能型、基本型和強化型等絕緣系統。Pulse Electronics AEC-Q200電流感測變壓器是專為交換式電源供應器應用所設計。
特點
- 低電阻電流分流
- 非晶合金核心的電流變壓器
應用
- DC電流應用（電池監控）
- 低頻正弦應用（50/60Hz電力傳輸、配電和儲存系統）
- 高頻應用（運作頻率超過40kHz的交換式電源供應器電路）
規格
- 80µH to 32mH inductance
- 4A to 50A current rating
- 60mΩ to 12,000mΩ secondary resistance
- 20kHz to 500kHz frequency range
- AEC-Q200 qualified

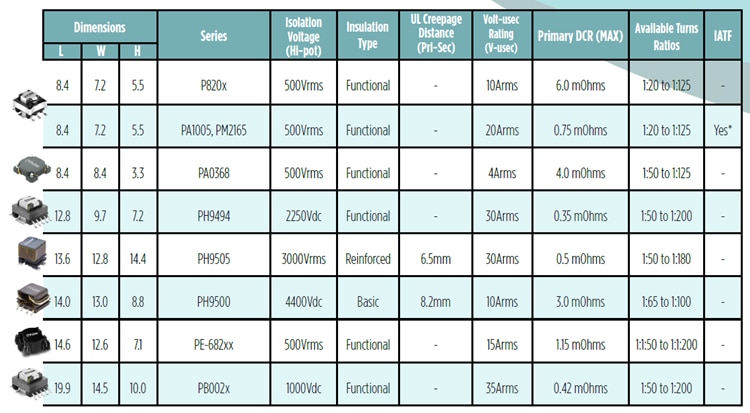

電流感測變壓器
影片
典型應用電路
相關產品
Pulse Electronics PM21x High Isolation IATF & AEC-Q200 Transformers
Push-pull converter transformers intended to operate in a fixed duty cycle Push-Pull topology.
