Renesas Electronics ZSSC3241感測器訊號調節器IC
Renesas Electronics ZSSC3241感測器訊號調節器IC經過最佳化設計，適合電阻感測器訊號的高精度放大、數位化和感測器特定校正。ZSSC3241 SSC提供同級最佳的感測器元件適應性，專為橋接/半橋感測器和由晶片內建電流來源供電的外部電壓來源元件/單元件感測器所設計。
Renesas ZSSC3241 IC使用26位元數學核心運行校正演算法，並將校正係數儲存於非揮發性且可重新編程的記憶體。此演算法允許以數位方式對感測器偏移、靈敏度、溫度漂移和非線性進行補償。支援第二次對增益/偏移和數位輸出獨立類比輸出校正的單獨補償，因此可實現雙域（類比和數位）感測器解決方案的最佳適應性。針對各種不同的應用，可程式整合感測器前端能以最佳的方式使用各種感測器。
ZSSC3241透過I2C、SPI或單線介面 (OWI) 提供測量值讀數和程式設計功能。裝置具備三種作業模式，能用最適合的方式來開發數位、數位類比和類比輸出智慧感測器模組。其中包括依要求喚醒，連續開啟/快速回應，以及自動/循環感測器測量作業。ZSSC3241支援絕對和比例電壓、電流迴路或中斷類比輸出，可結合使用類比輸出和數位介面選項（用於校準和數位應用程式介面）。
特點
- 數位通訊和校正介面
- SPI最高達10MHz
- I2C（標準、快速和高速模式）
- 單線介面 (OWI)，最高100kBit/s
- 可容納幾乎所有的電阻式橋接感測器類型（訊號橫跨1 mV/V到最高500 mV/V）
- 支援不同的感測器元件配置：
- 電阻式橋接或半橋
- 電阻式分壓器串
- 電壓來源
- 晶片內建溫度感測器
- 支援外部溫度感測，例如作為溫度偵測器的感測器橋、外部二極體等。
- 支援Pt100
- 可程式16位元數位轉類比轉換器和輸出：
- （0V至1V）或（0V至5V）絕對電壓輸出
- VDD-比例電壓輸出
- 支援4 mA至20 mA電流迴路輸出
- 用於感測器供電和IC作業的晶片內建電壓穩壓器
- 支援透過外部電晶體（例如JFET）進行額外調節
- 可程式24位元感測器訊號調節（主要）數學核心
- 適用於雙域感測器應用的可程式16位元訊號調節（支援）數學核心
- 可重新編程的非揮發性記憶體 (NVM)
- 適用於連續感測應用的可程式測量排程器，能用最佳方式平衡：
- 能源消耗
- 輸出更新率
- 自我診斷覆蓋範圍和系統安全
- 可程式類比輸出削波
- 晶片內建診斷功能：
- 感測器連線
- 損壞晶片檢查/碎裂檢查
- 記憶體完整性
應用
- 具有數位介面和/或類比輸出、經過校正、可連續作業的感測器：（絕對或比例）電壓或電流迴路輸出
- 可實現用於節能解決方案的智慧型數位感測器
- 壓力、流量和液位感測
- 工業應用，例如製程/工廠自動化
- 消費性裝置/白色家電，例如HVAC、體重計
- 醫療應用，例如血壓、連續智慧健康狀態監控
規格
- 供應電壓，VDD of 2.7V至5.5V；使用外部電晶體，例如5V至48V的JFET
- 作業溫度範圍：-40°C至+125°C
- 支援0.5 kΩ至60 kΩ的感測器元件
- 提供晶圓上的晶片，或具有可潤濕側翼的4 mm2 24-QFN，可目視檢查QFN回流焊接品質
相關套件
Renesas Electronics ZSSC3241 Evaluation Kit
Engineered for sensor module evaluation, laboratory setup, and module calibration of the ZSSC3241.
相關產品
Renesas Electronics ZSSC3224 Sensor Signal Conditioner IC
Integrated 26-bit calibration math Digital Signal Processor (DSP) and highly integrated CMOS design.
Renesas Electronics ZSSC3230電容式感測器訊號調節器IC
用於實現精確的電容數位轉換及特定感測器校正的積體電路。
Renesas Electronics ZSSC3240 Sensor Signal Conditioner IC
Enables highly accurate amplification and sensor-specific correction of resistive sensor signals.
Renesas Electronics ZSSC3281電阻式感測器訊號調節器IC
經過最佳化設計，適合感測器訊號的放大、數位化和感測器特定校正。
Renesas Electronics ZSSC4151 Automotive Sensor Signal Conditioner IC
IC for accurate amplification and sensor-specific correction of resistive bridge sensor signals.

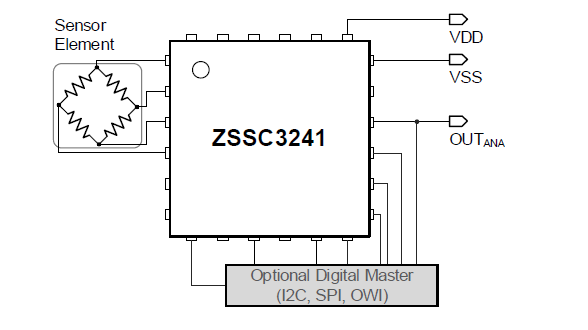

基本應用圖
方塊圖

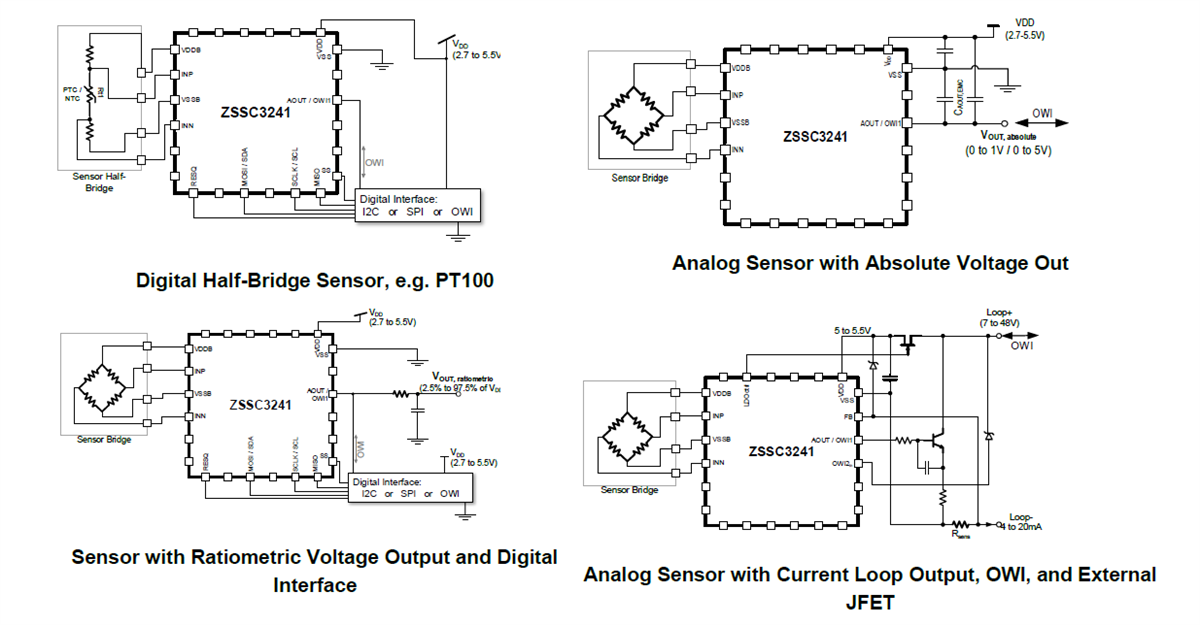

典型應用範例
