Semtech HS2240P 與 HS2950P HotSwitch® 保護 IC

Semtech HS2240P 與 HS2950P HotSwitch® 保護 IC 旨在防止各種電氣過應力 (EOS) 條件，包括閃電、靜電放電 (ESD)、短路和突波電流。HotSwitch IC 是與主電源軌連接的高度集成電源開關，可根據應用需要開啟和關閉負載。這些裝罝檢測突波，並輕柔斷開負載與電源的連接，為下游子系統提供強大的安全性。

Semtech HS2240P 採用 3.5mm x 2.0mm x 0.57mm DFN-14 封裝。HS2950P 採用 3.0mm x 3.0mm x 0.55mm DFN-12 封裝。小巧、高度整合的 HotSwitch IC 是傳統保險絲和其他保護裝置的理想替代品，減少了設計的物料清單和整體 PCB 空間要求。

特點

  • HS2950P
    • 輸入電壓範圍：2.7V 至 29V
    • 最高 5A 輸出電流
    • 低導通電阻：25mΩ
    • 整合負載開關
    • 可調整過壓保護
    • 可調電流限制
    • 可調節軟啟動
    • 自動輸出放電
    • 除 OVP 和 UVL 之外的所有故障自動重啟
  • HS2240P
    • 2.7V 至 22V 輸入電壓
    • 最高 3.1A 直流輸出電流
    • 3.9A 固定電流限制（典型）
    • 低導通電阻：40mΩ
    • 高突波能力
      • IEC 6100-4-5 40A (8/20μs)
      • IEC 610000-4-5 2kV (1.2/50μs)
    • 可調過壓保護和軟啟動
    • 恆定突波箝位電壓

應用

  • 電訊
  • 網絡設備
  • 機頂盒
  • 智能電視
  • 媒體播放器
  • 消費品
  • 工業設備
  • 伺服器
  • USB Vbus

資源

影片

應用範例

資訊圖 - Semtech HS2240P 與 HS2950P HotSwitch® 保護 IC

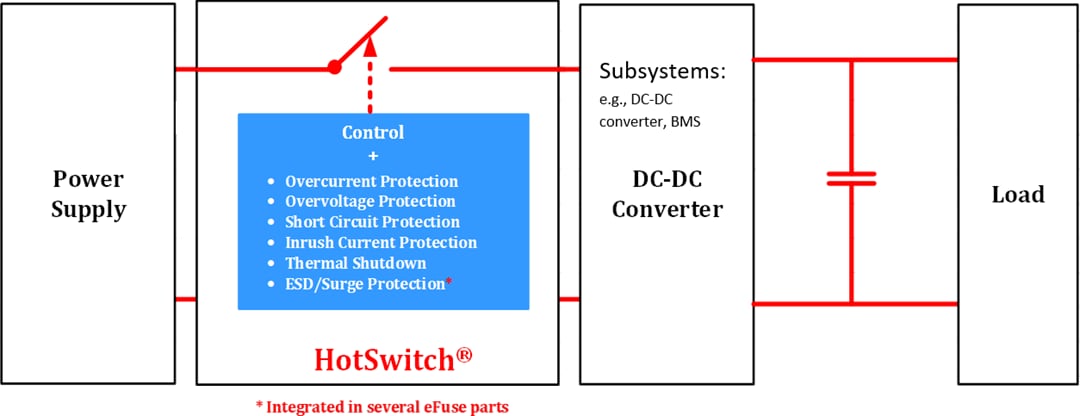

應用圖

應用電路圖 - Semtech HS2240P 與 HS2950P HotSwitch® 保護 IC
發佈日期: 2022-10-03 | 更新日期: 2024-05-30
