Skyworks Solutions Inc. Si3471 PoE電源設備IC
Silicon Labs Si3471乙太網路供電(PoE)電源設備(PSE) IC設計用於不需要主機或微控制器的PoE中跨和注入器。Si3471在一個乙太網路連接埠上整合了IEEE所需的供電裝置(PD)偵測和分類功能，並可以提供高達90W的功率。此外，它還具有採用直流感測演算法和強大的多點偵測演算法的PD斷開功能。智能保護電路包括輸入電壓過低偵測、輸出電流限制和短路保護。Si3471完全自主運行，無需主機或MCU即可對其進行程式設計。透過將Si3471的配置引腳拉高或拉低，可以對其進行程式設計，以實現最大可用功率。
Si3471採用緊湊的38引腳四方扁平無引線(QFN)封裝，符合RoHS指令。
特點
- 單乙太網路連接埠PoE電源設備
- 符合IEEE 802.3af、802.3at和802.3bt標準
- 輸出功率高達90W
- 多點偵測
- 無需軟體、MCU、主機控制器
- -40°C至+85°C寬操作溫度範圍
- 電源欠壓鎖定
- 輸出電流限制和短路保護
- 熱過載偵測
- 封裝類型：QFN-38
- 封裝尺寸：5mm x 7mm
- 符合RoHS指令
應用
- IEEE 802.3af、802.3at和802.3bt供電設備(PSE)
- PoE注入器
- 單埠中跨
- PoE交換機
- IP電話系統
- 智能電網交換機
- 加固型工業交換機
- 任何需要單一90W乙太網路連接埠的應用
方塊圖
典型應用電路
乙太網路電纜中的雙絞線

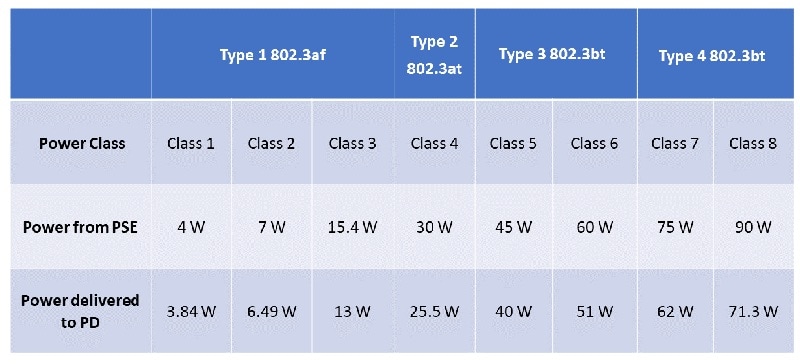

PoE類別
兩個雙絞線PoE系統
